Discos de Ruptura

Ponemos a tu disposición nuestro catálogo de discos de ruptura, un sistema infalible y económico para la seguridad en los procesos industriales sometidos a sobrepresiones.

Ponte en contacto con nosotros para diseñar o dimensionar el disco de ruptura adaptado para tu aplicación.

Un disco de ruptura es un dispositivo de seguridad. Concretamente, un disco de ruptura es un sistema de seguridad de alivio de presión/vacío. Está diseñado para proteger cualquier sistema presurizado dentro de una instalación, junto con su personal y equipamiento de cualquier imprevisto o situación inesperada en la que se produzca una sobrepresión. Los discos de ruptura son un dispositivo simple y a prueba de fallos.
Generalmente, son dispositivos de un solo uso hechos de metal o grafito con un fino diafragma, diseñado para romperse (o estallar) a la presión determinada.
Los discos pueden ser planos, de acción directa o de acción reversa, y pueden ser diseñados para trabajar con servicios tanto en fase gas como líquida.

¿Quiere saber más cómo pueden ayudar los Discos de Ruptura en su instalación?

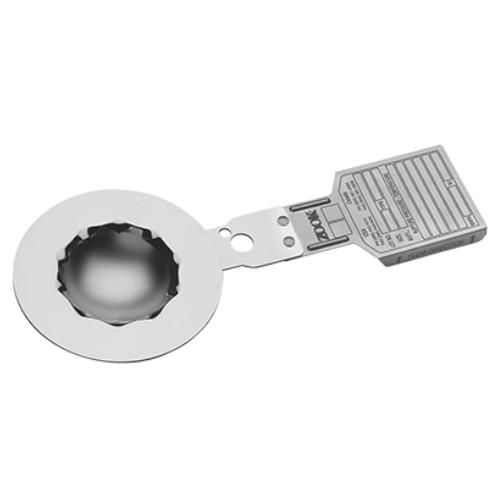

Discos de Ruptura de acción reversa

Los discos de acción reversa son la última tecnología de fabricación y ofrecen las mejores prestaciones: presión de proceso hasta el 95% de la presión mínima de apertura, la mejor resistencia a procesos cíclicos y pulsantes y alta resistencia al vacío. La robusta construcción de los discos de acción reversa ofrece la máxima durabilidad.

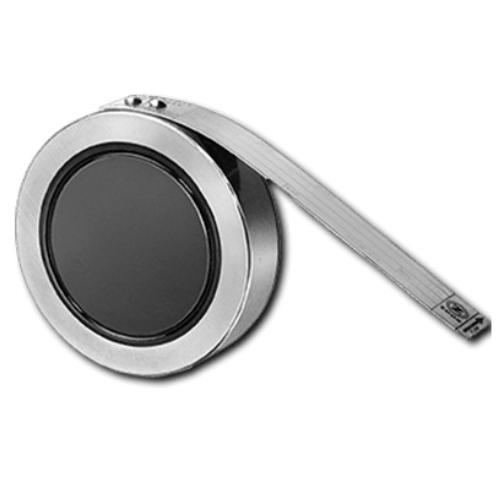

Discos de Ruptura de Grafito

Los discos de grafito impregnados con resina fenólica son resistentes a casi cualquier ataque químico. La amplia gama de accesorios permite adaptar el grafito a la gran mayoría de procesos: presiones, tamaños, temperatura, y vacío.

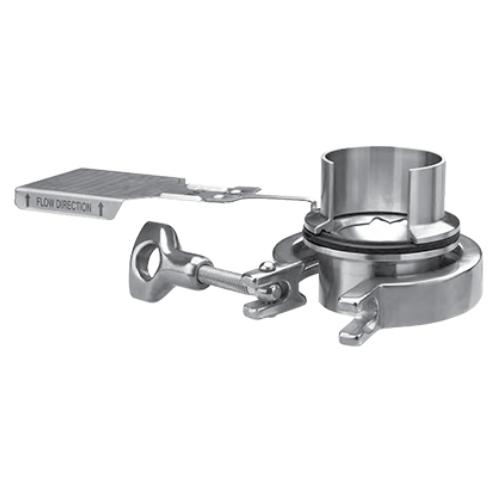

Discos de Ruptura Sanitarios

Esta gama de Discos de Ruptura se ha diseñado para cumplir con los estrictos requisitos higiénicos y sanitarios de la industria farmacéutica, biotecnológica y alimentaria. Nuestra gama de discos le protege a partir de muy bajas presiones, cumple con los requisitos para los sistemas CIP / SIP, y se instalan en una gran variedad de bridas sanitarias.

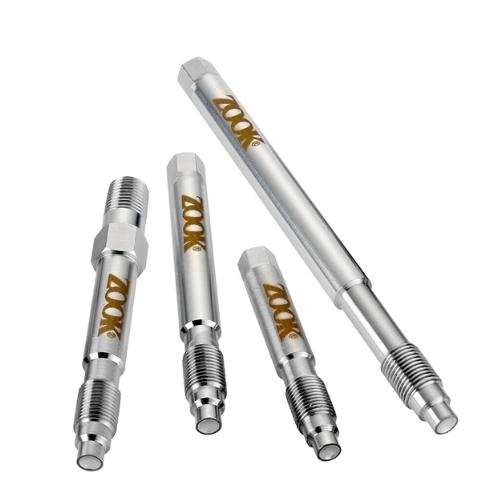

Discos para Máquinas Extrusoras

Discos de ruptura para Máquinas Extrusoras

Los discos de ruptura son componentes esenciales para proteger el cilindro del extrusor de la sobrepresión en las extrusoras de plástico y de aluminio. AURA ISS le ofrece un disco de ruptura con excelentes prestaciones para proteger las extrusoras.

Accesorios

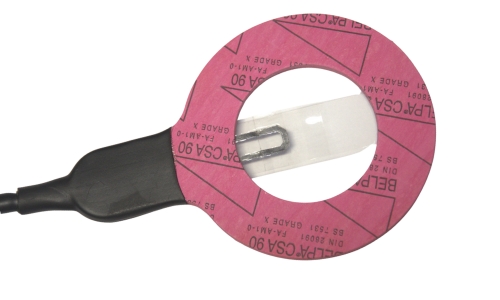

Indicadores de ruptura
Accesorios para los portadiscos
Cubierta atmosférica

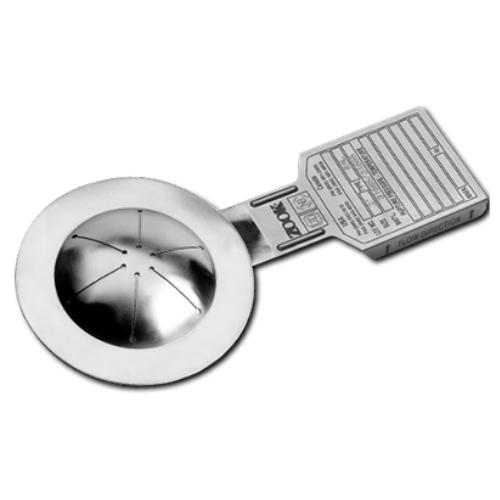

Discos de Ruptura de acción directa

Los discos de acción directa fueron los primeros en fabricarse, son los discos que llevan más años instalados en los procesos, y la larga experiencia adquirida ha derivado en distintos discos para adaptarse a cada necesidad de proceso: tamaños, presiones, metales de construcción, vacío…

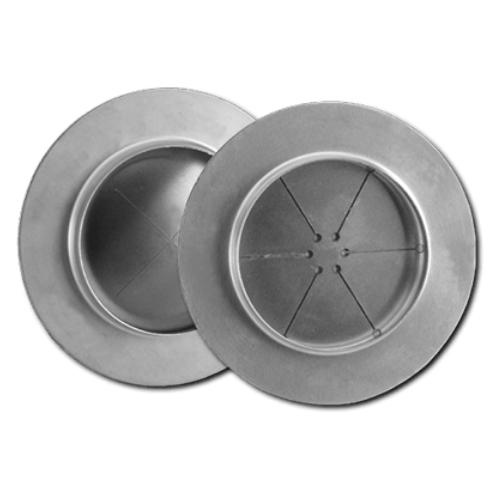

Discos de Ruptura para transporte

Proteger el casco del barco, vagones cisterna, camiones y contenedores intermodales. Nuestra gama de discos protege el transporte de mercancías en caso de fuego externo, sobrellenado, expansión térmica y rollover

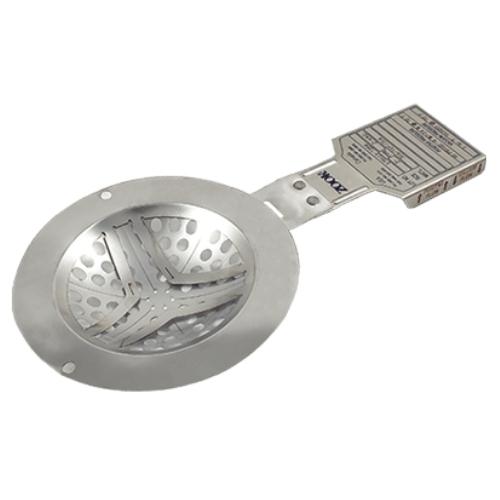

Discos de ruptura para ultra bajas presiones

Proteja sus equipos de proceso contra sobrepresión, vacío o ambas a la vez. El disco bidireccional Z-Vac y Z-Pos puede actuar como disco de acción directa o de acción reversa a la vez. Puede protegerle a partir de 2.5 mbar de presión. Descubra los beneficios que puede ofrecerle este disco.

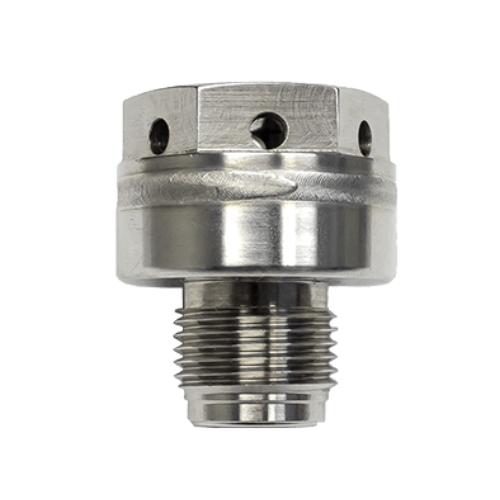

Discos de Ruptura a medida

Nos adaptaremos a sus requisitos técnicos como la presión, tolerancias, peso, tamaño, certificados o pruebas que pueda requreridas, entre otros, y a sus requisitos comerciales como alcanzar su precio objetivo y terminar el desarrollo dentro del plazo estipulado.

¿Qué es un Disco de Ruptura?

El Disco de Ruptura es un dispositivo de seguridad de un solo uso, diseñado para aliviar la presión de un sistema de forma instantánea y sin restricciones. El Disco de Ruptura se diseña para que abra a una presión, temperatura y tolerancia preestablecida pactada con el cliente.

Presión:
El usuario selecciona la presión de apertura igual o inferior a la presión de diseño del tanque que queremos proteger. Debe tenerse en cuenta la contrapresión ya que el disco actúa por la diferencia de presión entre ambos lados del disco.
Temperatura:
La temperatura afecta la dureza del material con que se fabrica el disco y, por tanto, la presión de apertura. Al aumentar la temperatura se reblandece el material y al reducirla se endurece. Debe especificarse la temperatura que tendrá el disco en el momento que se prevé la apertura. Podemos ayudarle a predecir la presión de apertura del disco a temperaturas distintas de la especificada.
Tolerancia:
Se acuerda con el fabricante la tolerancia que se acepta para la apertura del disco. Las tolerancias habituales en el mercado son ±5% y ±10%, pero pueden pactarse otras tolerancias tipo +0/-10% o tolerancias mayores, intermedias o inferiores. La tolerancia de apertura esta relacionada con las distintas técnicas disponibles en el mercado para debilitar la membrana y también por las eventuales irregularidades en la estructura del material con que se ha fabricado el disco.
De un solo uso:
Una vez ha abierto, el disco libera la presión del equipo de forma instantánea, sin ninguna restricción y permanece abierto. Debe reemplazarse para continuar la producción.

El disco debe dimensionarse adecuadamente para que pueda liberar la cantidad de fluido del proceso necesario para equilibrar las presiones.
