Características

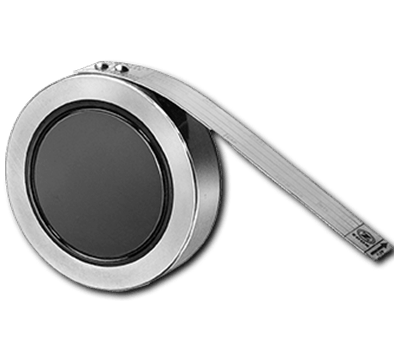

- Discos fabricados a partir de monobloques de grafito impregnado de resina fenólica o Fluoropolímero Sinterizado para una mejor resistencia a los ataques químicos (Modelo FS-Inverted).
- Para mejorar la estabilidad química del grafito podemos añadir al disco de ruptura una capa de PTFE. Contacte con Aura ISS si requiere otros materiales como FEP, PFA, Kynar o Halar
- El sistema de sinterizado a alta temperatura ofrece el mejor grado de impermeabilidad.
- Se instala directo entre bridas sin necesidad de portadiscos.
- Amplio rango de temperaturas de trabajo. des de -179ºC hasta 370ºC
- Presión de apertura estable ante variaciones de temperatura.
- Soportan vacío a partir de una determinada presión de apertura. Por debajo de ésta, se puede suministrar, bajo demanda, el soporte de vacío adecuado.
- Alta resistencia a la contrapresión que puede aparecer en los colectores de descarga.
- Excelente solución para gas líquido y vapor.
- Discos en stock para entrega inmediata de 1″ 1.5″ 2″ y 3″ de 175psi a 300psi en saltos de 25psi (De 12 a 21 bar en saltos de 1.7 bar)
- Amplia variedad de juntas y accesorios para adaptarnos a su proceso.
- Marcado CE y SME UD disponible
Portadiscos disponibles
Disco de ruptura de grafito RT2 con junta de corcho incorporada
Portadiscos reutilizable de grafito para Disco de Ruptura RT2
Portadiscos reutilizable de Inox 316 para disco RT2

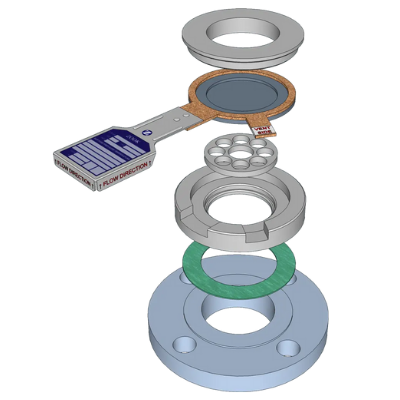

Instalación del Disco de Ruptura RT2 con soporte de vacío dentro de su portadiscos.
Juntas de corcho integradas al disco de ruptura. Juntas del portadiscos suministradas por el cliente. No se muestra ni la junta ni la brida del lado atmosférico.

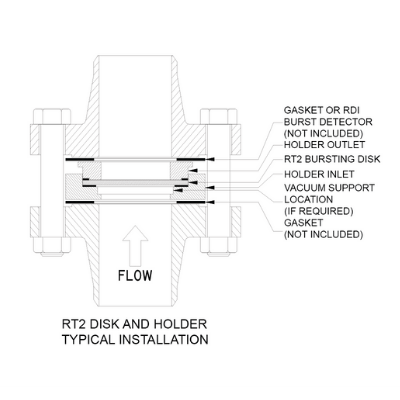

Instalación del Portadiscos RT2 entre bridas.
Juntas suministradas por el cliente.
En caso de instalar un Indicador de Ruptura, éste sustituye a la junta de proceso.

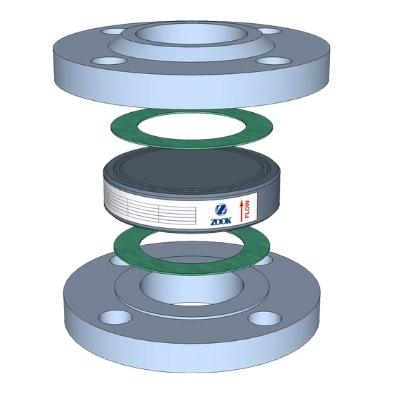

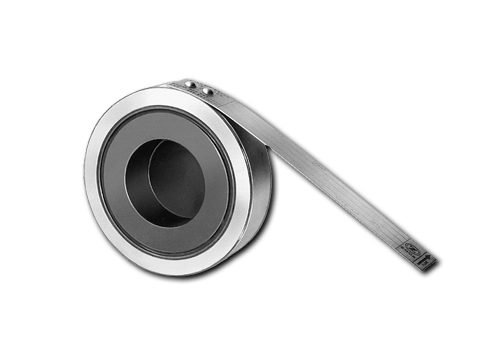

Mono
Discos de ruptura para bajas presiones de apertura: de 20mbarg a 10 barg.
Ratio Operativo del 95%
Soporde de vacío opcional para presiones de apertura inferiores a 1.72barg.
Puede configurarse para resistir altas contrapresiones.
Ratio Operativo del 95%
Soporde de vacío opcional para presiones de apertura inferiores a 1.72barg.
Puede configurarse para resistir altas contrapresiones.

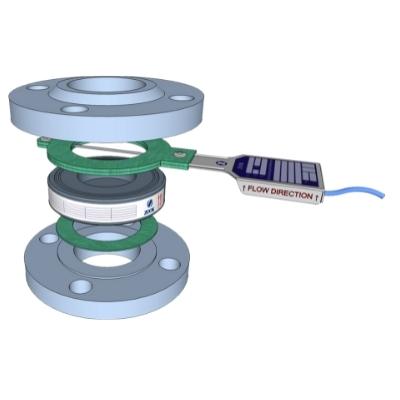

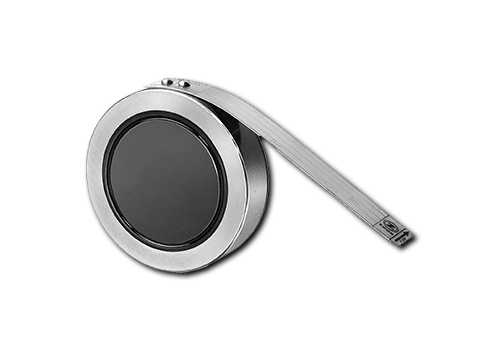

Inverted
Disco de ruptura diseñado para altas presiones de apertura hasta 70 barg.
Los discos de ruptura requieren armadura para bridas ANSI 300#. Temperaturas > 170ºC y para presiones de apertura elevadas.
Alto Ratio Operativo del 95%
Marcado CE y asme UD.
Los discos de ruptura requieren armadura para bridas ANSI 300#. Temperaturas > 170ºC y para presiones de apertura elevadas.
Alto Ratio Operativo del 95%
Marcado CE y asme UD.

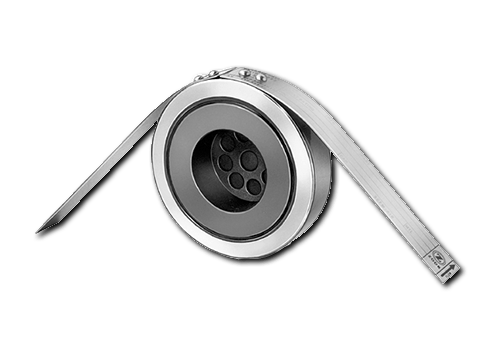

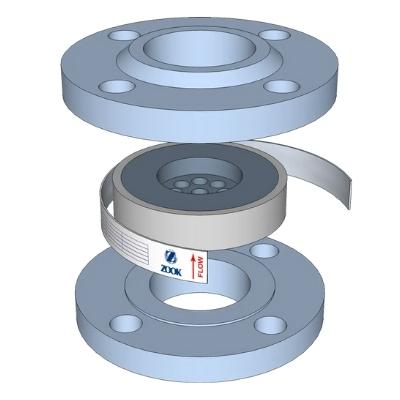

Bidireccional
Tarado dual para abrir en ambos sentidos. Protege contra sobrepresiones y contra vacío.
Para instalar en bridas B16.5 clase 150
Ratio Operativo del 95%.
Mínima presión de apertura en ambas direcciones: 0.48barg para DN40 y 20mbarg para DN600.
La diferencia de presiones de apertura en ambos sentidos debe ser superior a 0.68barg.
Opcional aplicar una capa en el lado de proceso del disco de ruptura.
Todos los modelos requieren armadura.
Se suministra con juntas de teflón incorporadas.
Accesorios

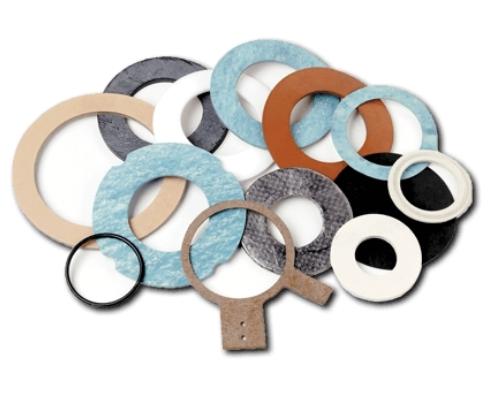

Juntas varios materiales
Gran variedad de juntas compatibles con su proceso
Neopreno, Fibras comprimidas y PTFE en stock. Suministradas sueltas o integradas al disco
Neopreno, Fibras comprimidas y PTFE en stock. Suministradas sueltas o integradas al disco

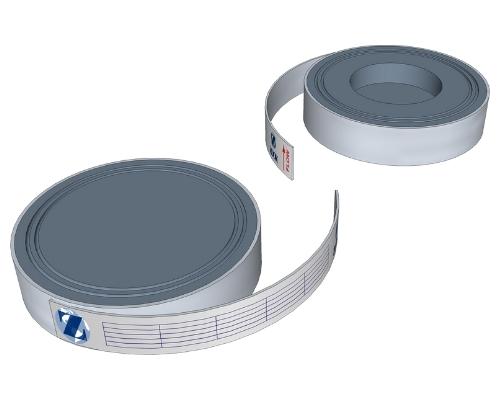

Armazón de Acero
Puede reforzar el Disco de Ruptura con un armazón de acero 304/316. El armazón absorbe eventuales tensiones del sistema generadas por tuberías desalineadas.
El armazón es necesario en los discos tarados a altas presiones y en aplicaciones a temperaturas >170ºC.
El armazón es necesario en los discos tarados a altas presiones y en aplicaciones a temperaturas >170ºC.

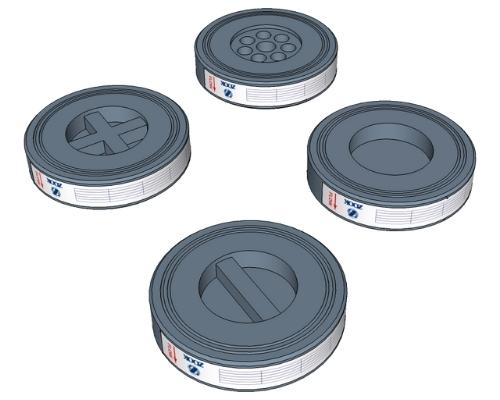

Soporte de vacío Discos de Ruptura Mono
En estos discos de ruptura el soporte se instala en la concavidad del disco, en el lado de proceso.
El soporte puede tener distintas formas, en función de la presión de apertura y el tamaño del disco de ruptura.
El soporte puede tener distintas formas, en función de la presión de apertura y el tamaño del disco de ruptura.

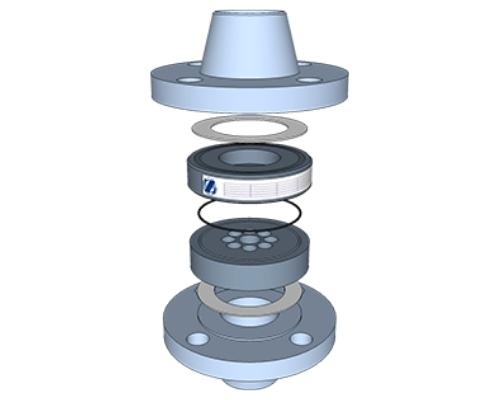

Soporte vacío Discos de Ruptura Inverted
En este caso el soporte es externo al disco de ruptura y debe instalarse una junta tórica entre ambos, para garantizar la estanqueidad a través del dispositivo en el momento de la apertura.

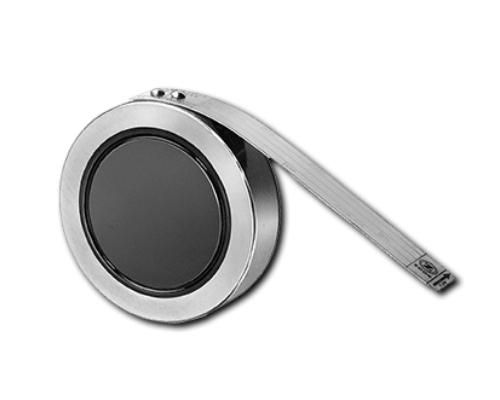

S-Inverted
La mejor opción para procesos altamente corrosivos y aplicaciones con un amplio rango de temperatura.
Al Disco de Ruptura Inverded se le aplica una capa de un fluoropolímero sinterizado a altas temperatura, para sellar la porosidad del grafito mejorando la compatibilidad química.
Evita al acumulación de producto, cumple con las regulaciones FDA
Marcado CE y ASME UD
Al Disco de Ruptura Inverded se le aplica una capa de un fluoropolímero sinterizado a altas temperatura, para sellar la porosidad del grafito mejorando la compatibilidad química.
Evita al acumulación de producto, cumple con las regulaciones FDA
Marcado CE y ASME UD
Duplex
La mejor opción para aplicaciones que incluyen agentes altamente oxidantes y halógenos.
Se aplica una gruesa lámina de teflón a la superficie plana del Disco de Ruptura Inverted.
El nuevo disco es virtualmente resistente a cualquier material, a excepción de los radicales libres de flúor.
Máxima T de tarado 221ºC.
Marcado CE y ASME UD.
Se aplica una gruesa lámina de teflón a la superficie plana del Disco de Ruptura Inverted.
El nuevo disco es virtualmente resistente a cualquier material, a excepción de los radicales libres de flúor.
Máxima T de tarado 221ºC.
Marcado CE y ASME UD.

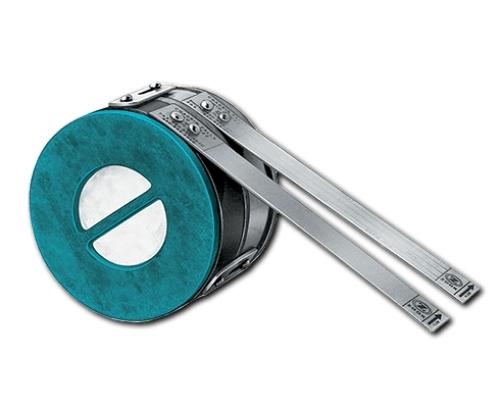

Aislamiento Térmico
Podemos protegerlo con grafito, con temperaturas de proceso de hasta 371ºC.
Equipado como una unidad adjunta al disco de ruptura, con su propia placa de características.
El aislante térmico debe suministrarse con el armado.
Se suministra con juntas de fibras comprimidas.
Equipado como una unidad adjunta al disco de ruptura, con su propia placa de características.
El aislante térmico debe suministrarse con el armado.
Se suministra con juntas de fibras comprimidas.

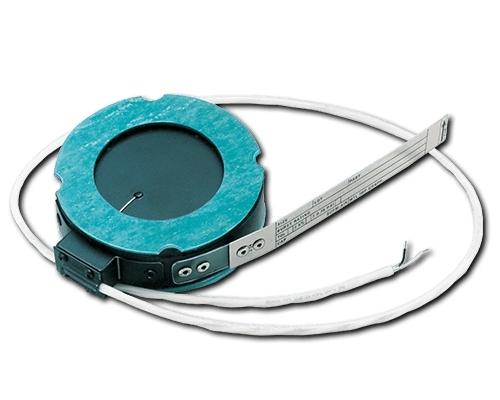

Indicador de ruptura Zensor / RDI
Una amplia gama de indicadores mandarán la señal a la sala de operaciones, indicando fuga de la válvula o rotura del disco de ruptura.
