Discos de ruptura metálicos de acción directa


Los discos de acción directa fueron los primeros en fabricarse, son los discos que llevan más años instalados en los procesos y la larga experiencia adquirida ha derivado en distintos discos para adaptarse a cada necesidad de proceso:
Tamaños, presiones, metales de construcción, vacío…

Discos de Ruptura instalados entre portadiscos

Discos de ruptura metálicos de acción directa

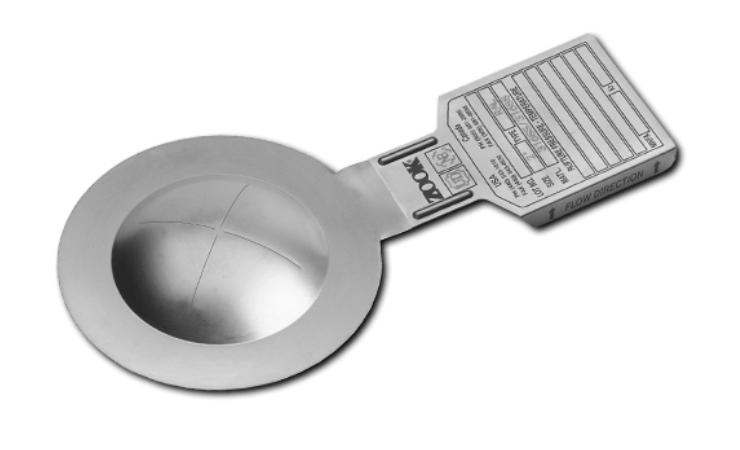

Disco Ruptura SFAZ

  • Patrón de apertura marcado en la cara atmosférica.
  • Cara de proceso totalmente lisa
  • Apto para procesos que pueden polimerizar.
  • No permite la acumulación de producto.
  • Ideal para proteger válvulas de seguridad
  • Excelente para líquidos gases y fluidos bifásicos.
  • Ratio operativo del 90%
  • Soporta vacío sin necesidad de soporte en un amplio rango de presiones
  • Se instala en cabezal UHZ de asiento plano
  • Certificado CE, TUV y ASME UD (sólo para gas)

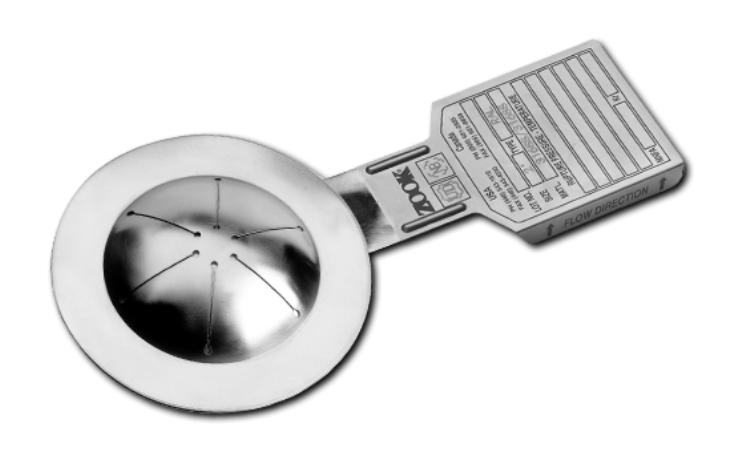

Disco Ruptura FDZ

Disco Ruptura FDZ

  • Estado del arte en el diseño del patrón de apertura de la sección superior cortada con láser.
  • Ratio operativo del 85%
  • Asiento del disco plano.
  • Amplia variedad de materiales de la sección superior y del sello
  • Excelente para líquidos, gases y fluidos bifásicos.
  • Excelente para líquidos gases y fluidos bifásicos.
  • Rango de temperaturas hasta 538ºC.
  • Indicador de ruptura integrado.
  • Certificado CE, TUV y ASME UD.

Portadiscos disponibles

portadiscos Asiento de 30º

Asiento de 30º

portadiscos de ruptura plano
UHZ

Asiento Plano Insertable

portadiscos perpreapetrable
FAH

Asiento Plano Preapretable

FAH - Asiento Plano Preapretable

  • Fácil de alinear con la brida
  • Mantiene la integridad del sello durante el mantenimiento.
  • Máxima estanqueidad
  • Ideal para instalar en reactores vitrificados

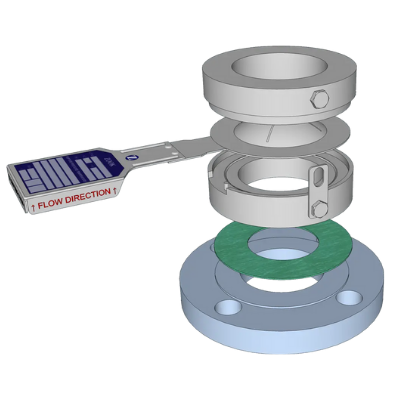

Disco de Ruptura SFAZ y FDZ en portadiscos insertable UHZ
Disco de Ruptura SFAZ y FDZ en portadiscos insertable UHZ, no se muestra ni la junta ni la brida atmosférica.
Juntas suministradas por el cliente. Juntas aportadas por el cliente.
presión disco ruptura
Los Discos de Ruptura FDZ se montan con la superficie cóncava en el lado de proceso. La forma del corte láser de la capa superior determina la presión de apertura del disco de ruptura. Cuando el Disco de Ruptura FDZ rompe, el sello y la capa superior abren contra el portadiscos siguiendo el patrón de apertura.

Discos de Ruptura instalados entre bridas

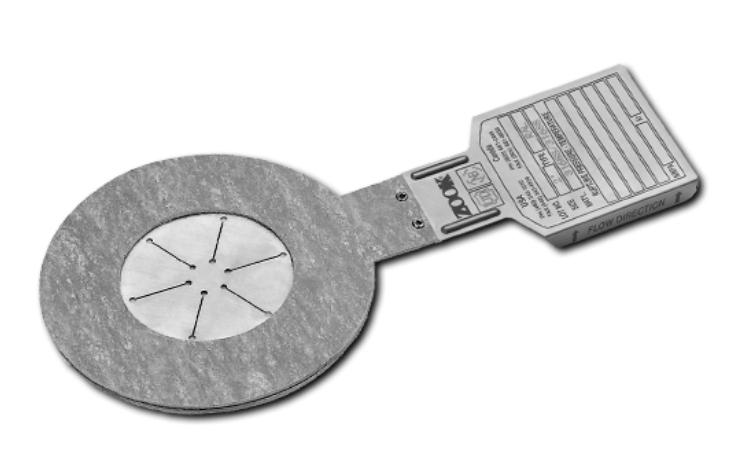

Discos de ruptura metálicos de acción directa ARD

Disco Ruptura ARD

  • Disco de ruptura diseñado para muy bajas presiones.
  • Fabricación estándar en Inox 316. Consulte con Aura para otros materiales.
  • Rango de presiones: de 70 mbarg a 1.03 barg.
  • Opciones de fabricación: unidireccional, unidireccional resistente al vacío, simétrico y bidireccional
  • Juntas integradas
Disco Ruptura FMD

Disco Ruptura FMD

  • Diseñado para trabajar en un rango medio de presiones.
  • Fabricación estándar en Inox 316 con sello de teflón u otros metales.
  • Alto Ratio Operativo en su categoría.
  • Rango de presiones: de 0.21barg a 25 barg en función del diámetro del disco de ruptura y del material del sello.
  • Adecuado para líquido, gas y fluidos bifásicos.
  • Opciones: soporte de vacío, soporte de contrapresiones.
  • Juntas integradas.

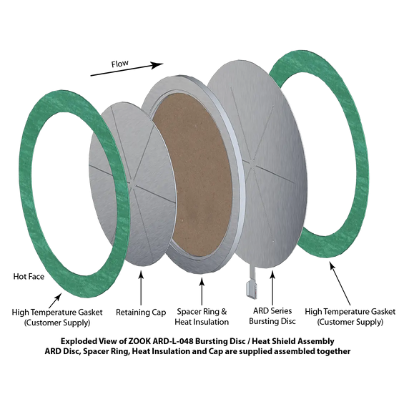

componentes para altas temperaturas
Componentes del modelo ARD para altastemperaturas. Con este sistema podemos trabajar por encima de 260ºC.
Consulte con Aura las posibilidades para su aplicación.

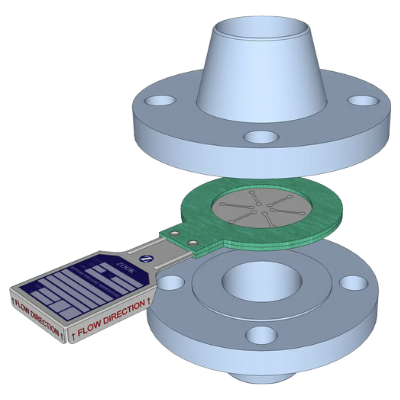

forma de instalación disco de ruptura
Forma de instalación de los modelos ARD y FMD.
En ambos modelos las juntas se suministran integradas al disco.

Soluciones de alivio de Presión

Ficha Técnica


Disco tipo SFAZ/FAX FDZ FMD ARD-S/L/V
Tamaño (1) DN25-DN300 DN15-DN800 DN50-DN600 DN50-DN600
Materiales (1) Inox316/316L, Níquel, Inconel, Monel, Hastelloy C276 Atmosférico: Inox 316, Níquel, Inconel, Monel,
Sello: Teflon, Aluminio, Niquel, Monel, Inconel, Inox 316
Atmosférico: Inox 316
Sello: Teflon, Aluminio, Níquel, Monel, Inconel, Inox 31
Disco: Inox 316/316L, Níquel, Inconel, Monel,
Sello: teflón
Juntas (1) na na Lklinger C-4401
Fibras sintéticas
Lklinger C-4401
Fibras sintéticas
Presión mínima de apertura BAR (1,2) 5.66 - 7.59 0.21 - 6.21 0.21 - 1.03 0.07 - 0.41
Presión máxima de apertura BAR (1,2) 50 - 248 28 - 172 8 - 25 1.03
Tolerancias posibles (4) +/-10%, +/-7.5%, +/-5% +/-0,07barg
Temperatura máxima permitida (3) Inox 316: 482ºC / Níquel: 399ºC / Inconel: 482ºC / Monel: 482ºC / HastelloyC276: 538ºC Teflón: 260ºC / Aluminio : 316ºC / Inox 316: 482ºC / Níquel: 427ºC / Inconel: 482ºC / Monel: 482ºC 260ºC
Ratio Operativo 90% 85% 85% 55%
Resistente al vacío total o parcaial Total a partir de una determinada presión de apertura Opcional con soporte para vacío
Proceso cíclico o pulsante Apto Sobre demanda No apto
Estado del fluido Líquido, gas, bifásico Gas, líquido, vapor
Fragmentación No No No No, mínima teflón
Indicador de ruptura integrado Integrado o remoto. Opcional
Asiento Plano Plano Plano Plano
Portadiscos compatible UHZ (SFAZ) / FAH (FAX) UHZ Directo entre bridas RF / FF
Protección PSV Sólo Aguas abajo
Marcado CE / ASME UD (gas) / TUV compliance CE / TUV compliance CE CE
1- Contacte con Aura para otros materiales, tamaños, presiones de apertura y temperaturas fuera de las especificadas
2- Rango de presiones para Inox 316 y sello de teflón. El rango varia en función del tamaño. Contacte con Aura para para otras presiones fuera del rango especificado.
3- Sin indicador de ruptura ni juntas integradas
4- Para la presión máxima de apertura, consultar para bajas presiones
