Discos de ruptura metálicos de acción reversa
Los discos de acción reversa son la última tecnología de fabricación y ofrecen las mejores prestaciones:
presión de proceso hasta el 95% de la presión mínima de apertura, la mejor resistencia a procesos cíclicos y pulsantes y alta resistencia al vacío.
La robusta construcción de los discos de acción reversa ofrece la máxima durabilidad.
presión de proceso hasta el 95% de la presión mínima de apertura, la mejor resistencia a procesos cíclicos y pulsantes y alta resistencia al vacío.
La robusta construcción de los discos de acción reversa ofrece la máxima durabilidad.
Un solo sistema para cubrir todo el rango de presiones
![Discos de ruptura metálicos de acción reversa](/templates/yootheme/cache/08/ra-series-holder-08311290.png)

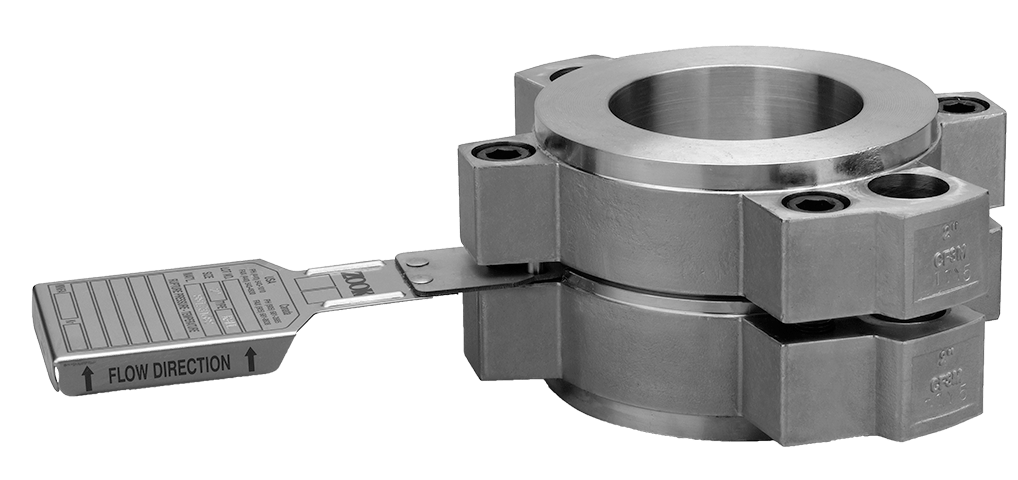

Serie RAH permite utilizar un único portadiscos para cubrir todo el rango de presiones desde 0.14 bar hasta 70 bar
- La muesca en las caras internas del portadiscos crea un sello hermético metal-metal con el disco.
- El portadiscos preapretable de serie permite:
- Hacer el premontaje cómodamente en el taller antes de instalarlo en campo.
- Durante el mantenimiento permite desmontar el conjunto sin dañar el sello del disco con el portadiscos. Se mantiene el par de apriete.
- Los tornillos de preapriete dan el asiento correcto al disco
- Protege la bóveda del disco al permanecer dentro del portadiscos.
- El pin posicionador evita instalar el disco bocabajo
- Inox 316 como estándar. Opcional Hastelloy. Contacte con AURA ISS para otros materiales.
- Los orificios pasantes de los pernos coinciden con las dimensiones de las bridas ANSI DIN o JIS.
- No es posible instalar el portadiscos en otra brida con diferente rango de presión.
- Facilitar el alineamiento con la brida.
- La mejor solución para instalar en reactores vitrificados.
![RA4 Ultra bajas presiones](/templates/yootheme/cache/7c/ra4-7ccd815b.jpeg)

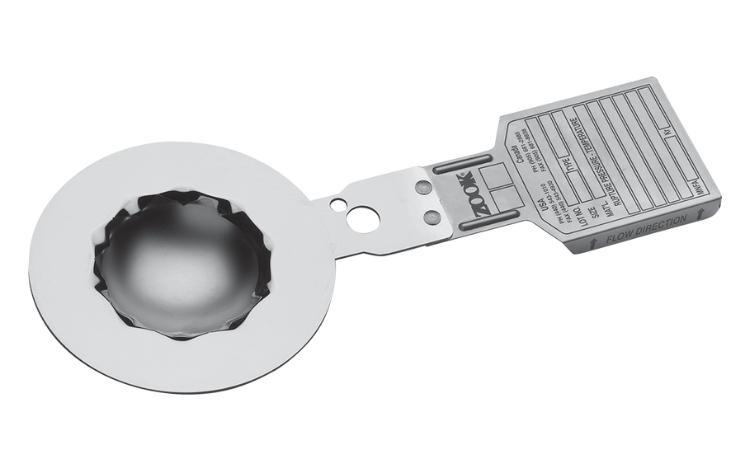

RA4 Ultra bajas presiones
![RA6 Bajas presiones](/templates/yootheme/cache/f9/ra6-f935a394.jpeg)

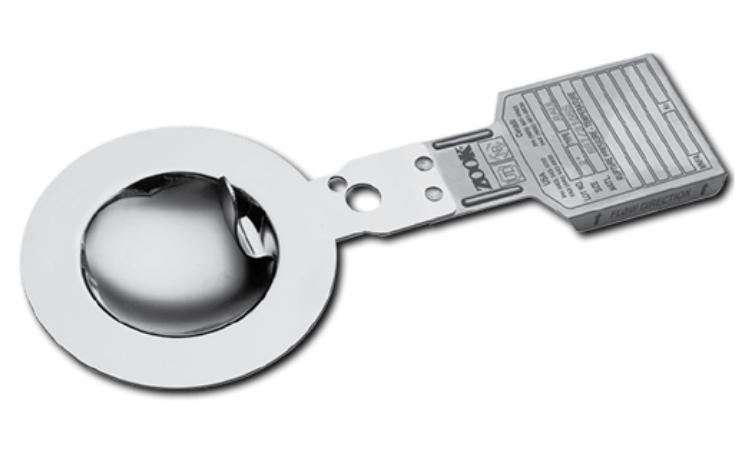

RA6 Bajas presiones
![RA8 Presiones medias](/templates/yootheme/cache/d6/ra8-d63f437b.jpeg)

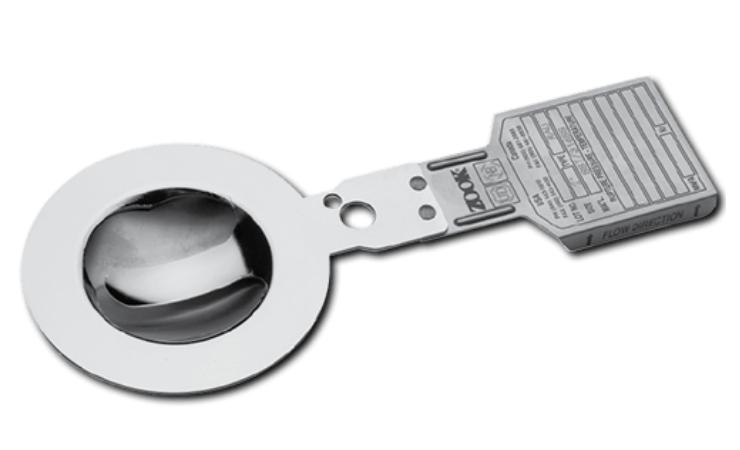

RA8 Presiones medias
![RAX Altas presiones](/templates/yootheme/cache/b3/rax-b3414001.jpeg)

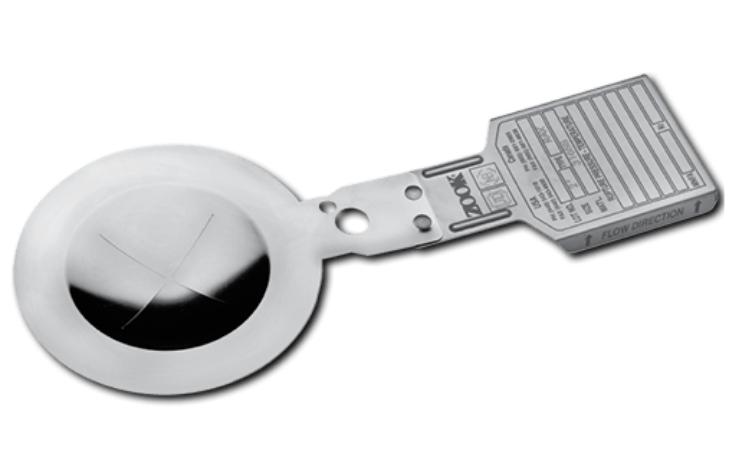

RAX Altas presiones
Soluciones de alivio de Presión
Beneficios
¿Por qué necesitas un disco de ruptura metálico de acción reversa?
- No fragmentan.
- Aptos para líquidos gases y fluido bifásico. RAX sólo para gases.
- Ratio Operativo del 95%, Tolerancia del 5% como estándar.
- Alta resistencia a procesos cíclicos y pulsantes.
- Resiste el vacío absoluto y una elevada contrapresión según el modelo. Contacte con AURA para especificar el producto.
- Pueden fabricarse en un amplio rango de materiales exóticos.
- Presiones de apertura a partir de 0.14 barg.
- Superficie de proceso totalmente lisa: evita acumulación de producto.
- Ideal para proteger válvulas de seguridad. Permite retimbrar la válvula de seguridad in situ.
- Certificados disponibles: ASME UD, CE y TUV.

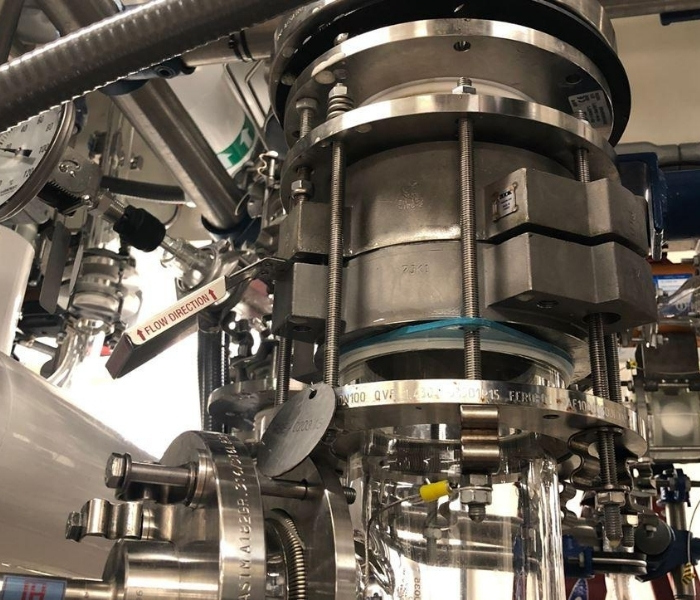

![portadiscos discos de ruptura metalicos](/templates/yootheme/cache/09/portadiscos-091f57e0.jpeg)
Instalación
Portadiscos de asiento plano
![](/templates/yootheme/cache/83/portadiscos-preapretable-83d2e4a3.png)

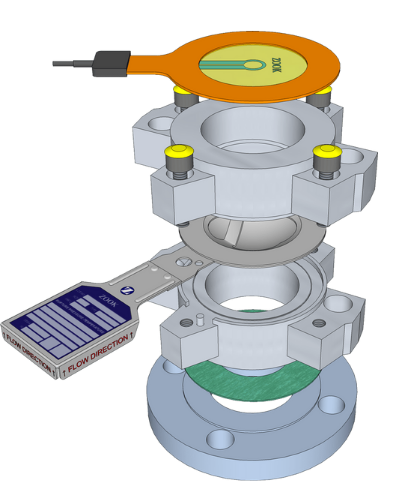

Portadiscos preapretables RAH
- Se ensambla el disco de ruptura antes de instalarlo en campo.
- Facilita la alineación del portadiscos con la tubería.
- Facilita la inspección del disco de ruptura sin perturbar la integridad del sello.
- Permite reducir el par de apriete de las bridas.
![](/templates/yootheme/cache/74/portadiscos-insertable-7406bc76.png)

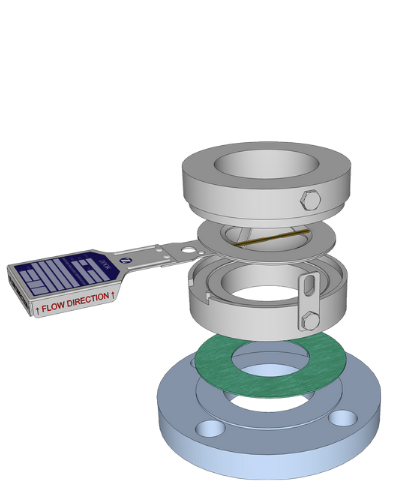

Portadiscos Insertable RAH-I
- El portadiscos se instala entre la tornillería de la brida.
- Los portadiscos se fabrican en Inox 316 como estándar. Contactar con AURA para otros materiales.
- PTFE sleeved. Portadiscos con los internos del lado de proceso de Teflonna. Mantiene las partes mojadas del sistema de alivio aisladas del fluido corrosivo.
- El aro interior del portadiscos pinza el disco creando un fuerte sello metal, metal que garantiza un alto nivel de estanqueidad.
- El sistema de alineación del portadiscos evita que se pueda instalar el disco al revés.
- Posibilidad de adaptarnos al espacio disponible entre bridas.
- Posibilidad de aplicar un revestimiento de materiales inertes.

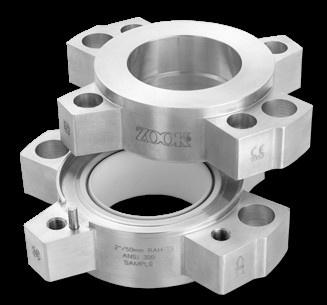

![portadiscos se fabrican en Inox 316](/templates/yootheme/cache/19/portadiscos-zook-19e60c59.jpeg)
Ficha Técnica
Disco tipo | RA4 | RA6 | RA8 | RAX |
---|---|---|---|---|
Tamaño | DN25-DN300 | |||
Materiales (1) | Inox316, Inconel, Monel y Níquel | |||
Presión mínima de apertura BAR (1,2) | 0.14 - 0.9 | 0.83 - 1.79 | 1.79 - 9,93 | 6,48 - 15.24 |
Presión máxima de apertura BAR (1,2) | 0.97 - 2.76 | 1.79 - 9,93 | 5.17 - 49,66 | 41.38 - 68.97 |
Tolerancias posibles (4) | 5% & 7.5% / 10% | |||
Temperatura máxima permitida (3) | Inox 316 482ºC / Inconel, Monel 482ºC / Níquel 399ºC | |||
Ratio Operativo | 95% | |||
Resistente al vacío total o parcaial | Total | |||
Proceso cíclico o pulsante | Apto | |||
Estado del fluido | Gas / Líquido | Gas (5) | ||
Fragmentación | No | |||
Indicador de ruptura integrado | Integrado BI o Remoto RDI | |||
Asiento | Plano | |||
Portadiscos compatible | RAH (Pre-Torque) RAH-I | |||
Protección PSV | Sí, consultar en cada caso | |||
Marcado | CE / ASME UD |
1- Contacte con Aura para otros materiales, tamaños, presiones de apertura y temperaturas fuera de las especificadas
2- Rango de presiones para Inox 316 y aplicación Gas. El rango varia en función del tamaño. Contacte con Aura para para otras presiones fuera del rango especificado.
3- Sin indicador de ruptura integrado
4- Para la presión máxima de apertura, Consultar para bajas presiones
5- Consulte con Aura para aplicaciones con líquidos
