Discos de ruptura sanitarios

Esta gama de Discos de Ruptura se ha diseñado para cumplir con los estrictos requisitos higiénicos y sanitarios de la industria farmacéutica, biotecnológica y alimentaria.
Nuestra gama de discos le protege a partir de muy bajas presiones, cumple con los requisitos para los sistemas CIP / SIP, y se instalan en una gran variedad de bridas sanitarias.

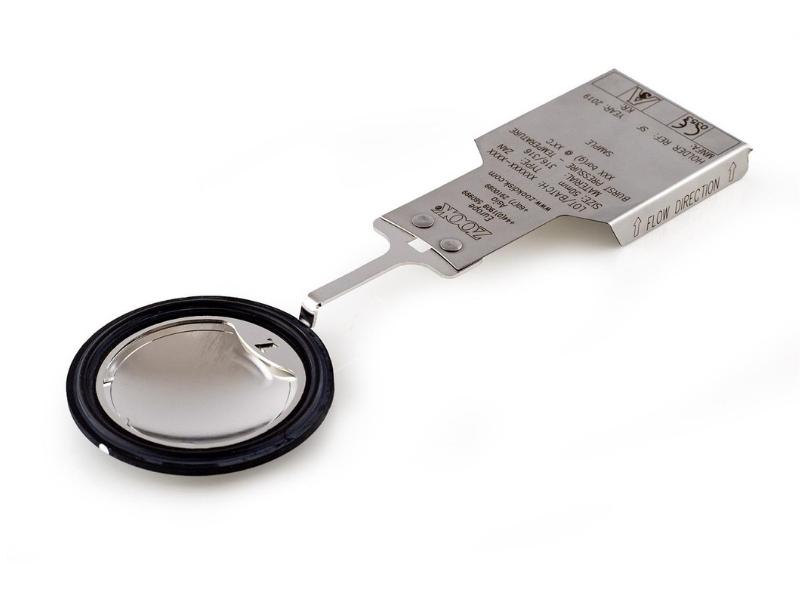

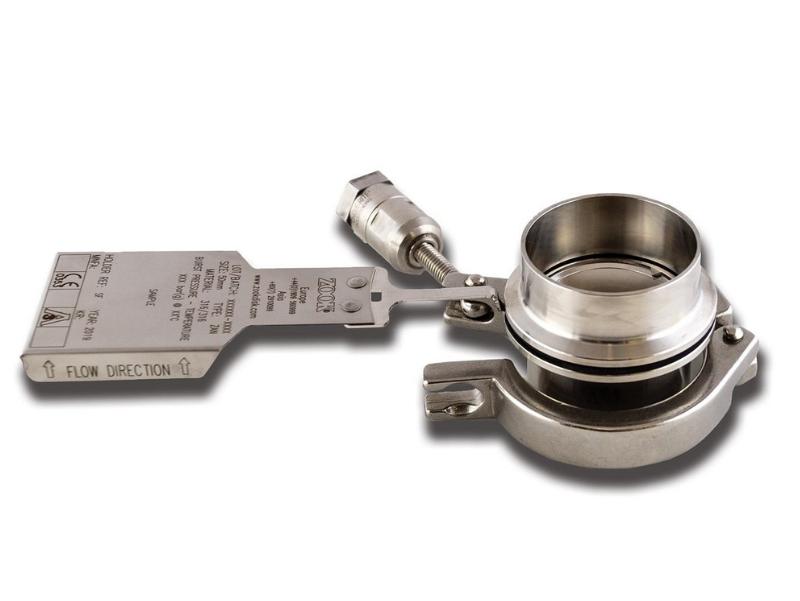

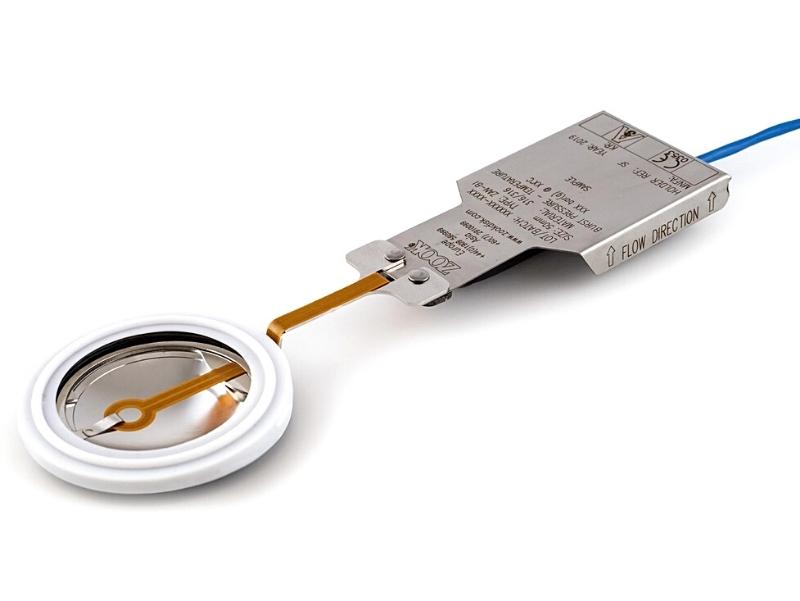

NOVEDAD Discos de ruptura de la série ZAN®

Características

  • Ideal para procesos de alta pureza y resistente a la corrosión.
  • Diseño de metal macizo, robusto incluso para bajas presiones de apertura
  • Resiste vacío absoluto, Ratio operativo del 95% y Tolerancia del 5%
  • Acabado superficial pasivado para reducir la posibilidad de contaminación
  • Rugosidad superficial estándar Ra 0.1 – 0.5 µm. Lado de proceso liso, sin marcas ni patrón de apertura.
  • Disco adecuado para procesos Clean In Place (CIP) y Steam In Place (SIP)
  • Adecuado para líquidos gases y fluidos bifásicos
  • La tecnología de fabricación (pendiente de patente) ofrece una alta resistencia a los ciclos:
    • >30000 ciclos desde vacío absoluto hasta el 95% de la presión de apertura.
    • >5000000 de ciclos desde presión atmosférica hasta el 95% de la presión de apertura.
  • Disponible en Inox 316 y Hastelloy C276
  • Ámplia variedad de juntas certificadas FDA USP Class VI.
  • Placa de características en Inox 316 sin pintura ni esmaltados para no contaminar la atmósfera esterilizada.
  • Adaptable a bridas Tri Clover, Tri Clamp, Na-Connect, NovAseptic, BS 4825-3 1991, DIN 32676-2001-02 y ISO 2852-1993
  • Disponible Electropulido según ASME BPE SF4.
  • Limpieza para servicio con Oxígeno
  • Embalaje certificado FDA, sin plásticos
  • Cumple con los estándares 3A y ASME BPE12
  • Certificado ASME UD, CE (PED) and TÜV, Registro CRN para su uso en Canadá
¿Necesita más información?
Descargue Ficha técnica
Contáctenos

Otras soluciones ascépticas

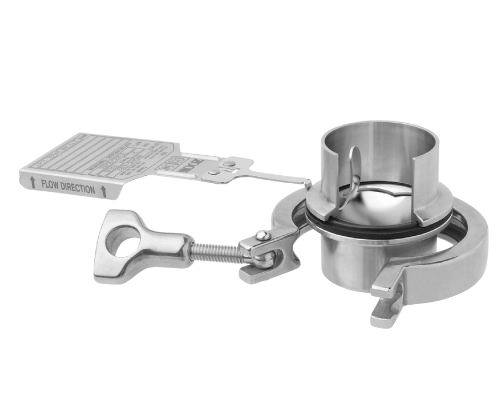

discos de ruptura ascépticos raus

RAUS

Protege su proceso productivo y sus equipos en un rango medio de presiones.

  • Tienen todas las ventajas de los discos de ruptura reversos
    • Resistencia mecánica en procesos cíclicos.
    • Resiste vacío absoluto.
    • No fragmentan.
  • Rugosidad estándar Ra 0.3 – 0.6 μm.
  • Ratio operativo del 95%.
  • Indicador de ruptura integrado o remoto

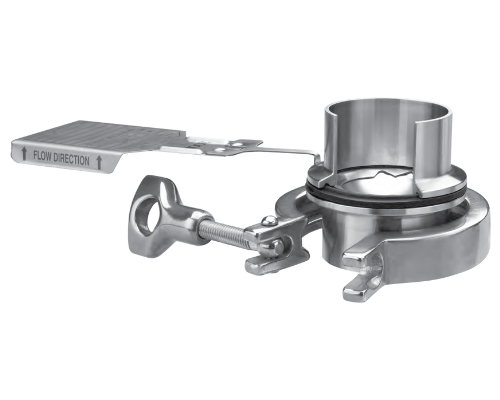

RLPS

Protege su proceso productivo y sus equipos, a muy bajas presiones.

  • Tienen todas las ventajas de los discos de ruptura reversos
    • Resistencia mecánica en procesos cíclicos.
    • Resiste vacío absoluto.
    • No fragmentan.
  • Rugosidad estándar Ra 0.3 – 0.6 μm.
  • Ratio operativo del 95%.
  • Indicador de ruptura integrado o remoto
  • Material estándar Inox 316/316L, consulte con AURA para otros materiales.

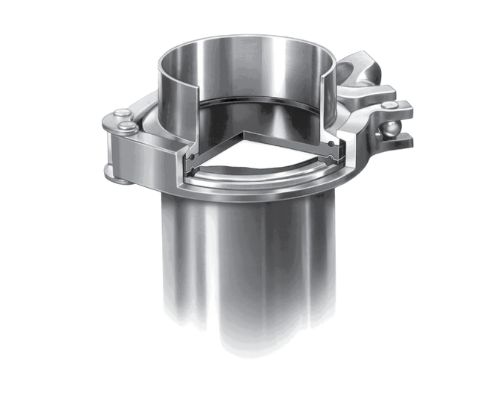

disco ruptura sanitario SD

SD

Una lámina de teflón en el lado de proceso evita la acumulación de producto.

  • Resiste vacío absoluto partir de presiones de apertura de 1.7barg
  • El disco SD fragmenta

Ficha Técnica

Disco tipo RLPS RAUS SD
Acción Reverso Directa
Tamaño DN25 - DN100
Materiales (1) Inox 316/316L Grafito
Acabado superficial (μm) Estandar, Ra <0,63 Electropulido 0,25 na
Presión mínima de apertura BAR (1/2) 0.76 - 0.21 1.24 - 5.72 0.1 - 0.69
Presión máxima de apertura BAR (1/2) 1,24 - 5,72 5.52 - 21 3,45
Tolerancias posibles (5) +/-10%, +/-7.5%, +/-5% +/-10%, +/-5%
Juntas disponibles(1) Bruna-N Blanca y negra EPDM negro Viton Blanco Silicona roja y transparente PTFE Buna -N negra
Temperatura máxima permitida (4) Bruna-N, EPDM 110ºC Viton, Silicona 204ºC PTFE 260ºC Bruna-N 110ºC
Ratio Operativo 95% 90% (3)
Resistente al vacío total o parcial Total Total si PA>1.72 barg
Proceso cíclico o pulsante Óptimo Consultar
Resistente al vacío total o parcial Líquido, gas, vapor y bifásico
Fragmentación No Si
Indicador de ruptura integrado Integrado y remoto Remoto
Protección PSV Sí No
Rating de bridas estándar (1) Bridas sanitarias Tri Clover
Marcado CE, TÜV ASME UD, CE, TÜV
1- Consulte con AURA disponibilidad para otros tamaños, presiones de apertura, ferulas sanitarias y juntas fuera de las especificadas
2- El rango varia en función del tamaño
3- Consultar con AURA para RO mayores
4- Sin indicador de ruptura integrado
5- Para la presión máxima de pertura, Consultar para bajas presiones
