Discos de ruptura para ultra-baja persión

Proteja sus equipos de proceso contra sobrepresión, vacío o ambas a la vez.

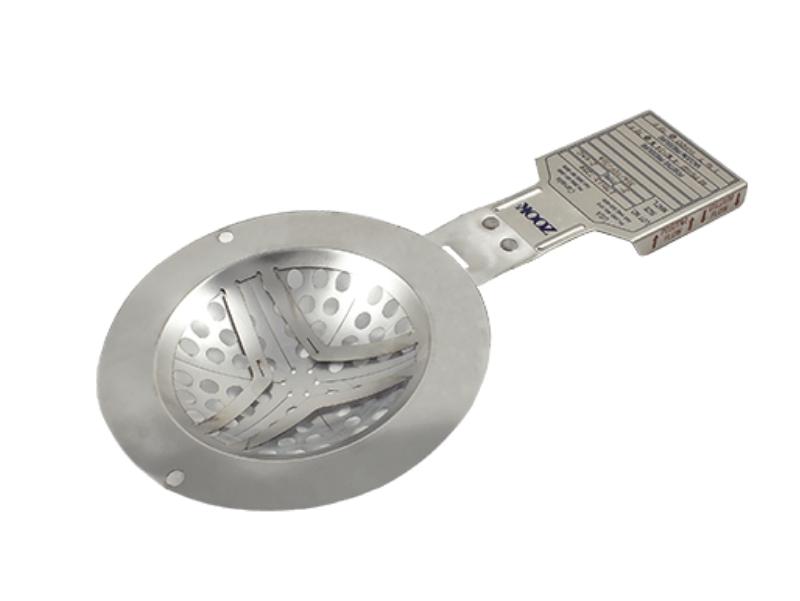

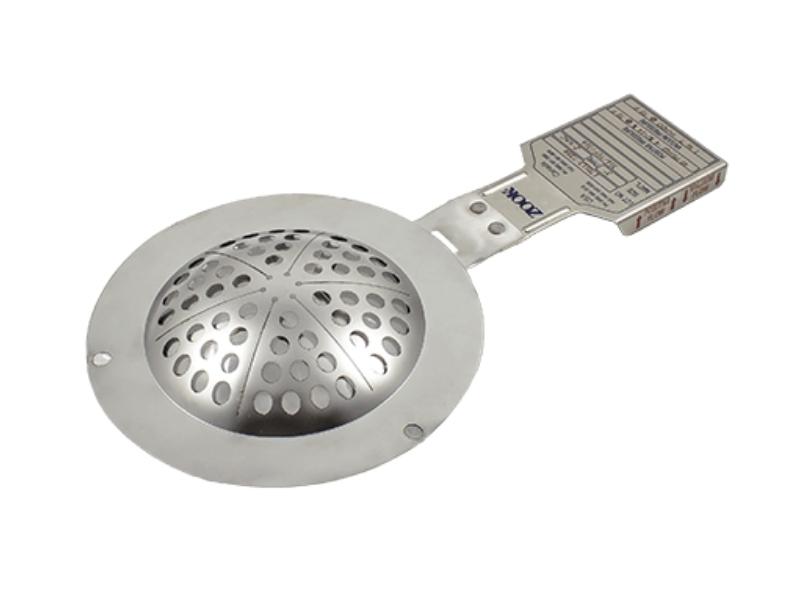

El disco bidireccional Z-Vac y Z-Pos puede actuar como disco de acción directa o de acción reversa a la vez.
Puede protegerle a partir de 2.5 mbar de presión.
Descubra los beneficios que puede ofrecerle este disco.
El Disco de Ruptura estanco Z-Pos / Z-Vac, debidamente configurado, protege su tanque de: sobrepresiones, vacío o ambos riesgos a la vez.
Disco de ruptura bidireccional
disco de ruptura para ultra bajas presiones

Cómo funciona

Proteja sus tanques de acero inoxidable contra sobrepresiones y rompa el vacío con un único dispositivo de alivio de presión.

El Disco de Ruptura estanco Z-Pos / Z-Vac, debidamente configurado, protege su tanque de: sobrepresiones, vacío o ambos riesgos a la vez.

Este Disco protege por sobrepresión y vacío a partir de 2.5 – 17.5 mbarg.

Proporciona la mayor área de alivio comparado con los discos de su categoría

En el video se observa como la lámina de teflón hace ceder las varillas del fajín hacia el interior del tanque. En ese punto, el teflón toca las cuchillas del portadiscos iniciando la apertura del disco.

AURA puede ayudarle a proteger su equipo

Diseño disco de ruptura bidireccional

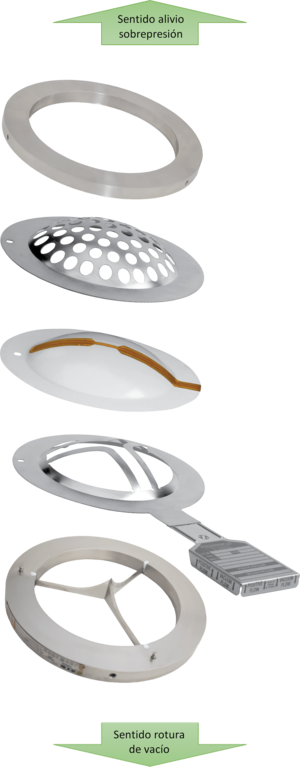

Diseño disco de ruptura bidireccional

Parte atmosférica del portadisco

Patrón de apertura por presión y protección del sello a sobrepresiones

Sello

Mantiene la estanqueidad del proceso
Indicador de ruptura opcional

Fajín

Controla la presión de apertura por vacío

Base del portadiscos

Las cuchillas cortan el sello cuando el fajín cede por vacío
discos de ruptura cuchillas

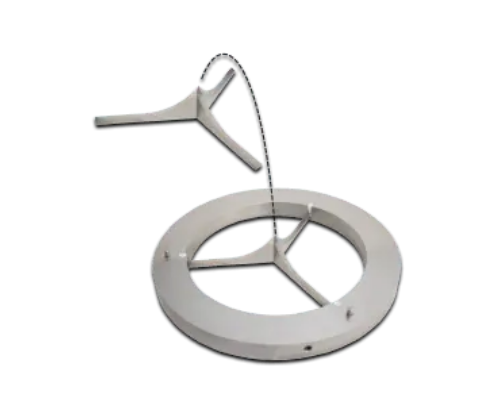

Cuchillas

El sistema de cuchillas extremadamente afiladas facilita la apertura del disco a muy bajas presiones.

Al ser fácilmente intercambiables, reducen el coste de inventario y de los mantenimientos a la vez que alarga la vida del portadiscos.

Configuración estándar discos bidireccionales ultra bajas presiones

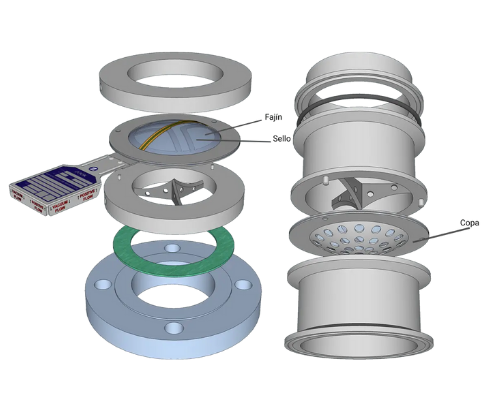

Configuración estándar

Podemos fabricar el disco en tamaños de DN50 a DN300, en bridas PN, ANSI y sanitarias, en acero al carbono, Inox 316 y Hastelloy-C. Con indicador de ruptura opcional, integrado o remoto.

La copa se tara a la presión de apertura deseada, o simplemente protege el sello cuando no queremos que el disco de ruptura abra por sobrepresión.

El fajín se tara a la presión de apertura por vacío deseada.

Podemos instalar el dispositivo al revés si necesitamos proteger el tanque contra ultra bajas sobrepresiones (a partir de 25mm cda – 2.5 mbar).

Ficha Técnica

Disco tipo Z-Vac Z-Pos
Tamaño DN50 - DN300
Materiales Disco Inox 316, sello teflón
Presión mínima de apertura sobrepresión (Bar) (1) 0.14 - 0.9
Presión máxima de apertura sobrepresión (Bar) (1) 2.76 - 10.3
Presión mínima inicio apertura vacío (mbar) (1) 2,5 Sin indicador de ruptura
71 - 25 Con indicador de ruptura
Tolerancia o presión apertura total vacío (mbar) Si PA ≤ 112 => PA-15
Si PA > 112 => PA-37
Presión máxima inicio de apertura vacío (mbar) (1) 134 - 271
Tolerancias posibles (2) +/- 10%, +/-7.5%, +/-6.5%, +/-5%
Temperatura máxima permitida 260ºC / 200ºC con indicador de ruptura
Ratio Operativo 80% en sobrepresión
60% En vacío
Estado del fluido Gas
Indicador de ruptura integrado Opcional
Portadiscos compatible Z-Vac Z-Pos Holder
Rating de bridas estándar PN10 ANSI #150
ASME BPE, Tri Clamp, NA, DIN 32676, ISO 2582 ISO 1127
Marcado Acorde a la DEP
1- Para la presión máxima de apertura, Consultar para bajas presiones
2- Varía en función del tamaño
Contacte con AURA ISS para diseñar el disco de ruptura según sus necesidades de presiones de apertura en cada sentido, tolerancias y áreas mínimas de alivio.
Contactar

Discos Ruptura Bajas Presiones

PROTECCIÓN DE TANQUES CONTRA VACÍO

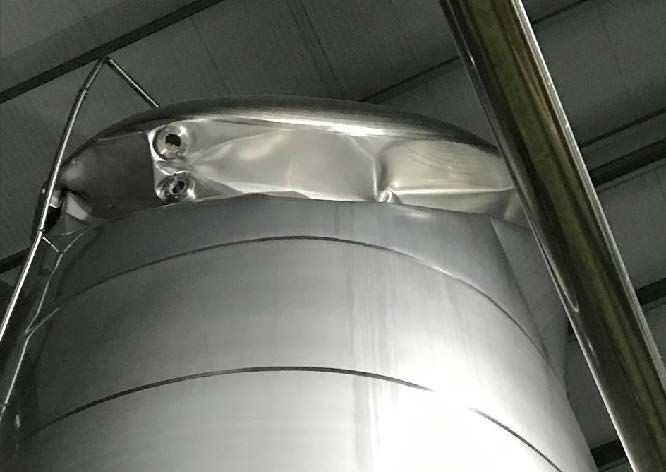

El trasiego de líquidos o la condensación súbita puede provocar vacío dentro del tanque. Si éste no ha sido construido para resistir vacío absoluto puede colapsar dejándolo inservible.

El disco de ruptura, dimensionado adecuadamente, proporcionará el caudal de aire requerido y a la velocidad necesaria pare evitar el colapso del tanque.

Discos ruptura bajas presiones protección tanques
Para evitar el colapso del tanque durante el trasiego de líquidos, el factor clave es la capacidad del dispositivo de protección a la presión de diseño del tanque por vacío. Determinadas válvulas, abren a una presión inferior a la de diseño del tanque, aparentemente parece adecuada para protegerlo, pero debe analizarse la curva de caudal que proporciona el fabricante para determinar el caudal que ofrecerá la válvula a la presión de diseño del equipo. Si el caudal que ofrece es inferior al caudal de líquido desalojado, la válvula será insuficiente y el tanque no estará protegido.
El disco de ruptura proporciona el 100% del caudal a la presión de tarado. A igualdad de tamaño, aproximadamente ofrece el doble de capacidad que la válvula.
Para el escenario de protección por condensación súbita, el factor crítico es la velocidad de apertura. En procesos de esterilización el vapor de agua en el interior del tanque cambiará de estado al enfriarse el tanque. El cambio de estado se realiza en un instante, y el volumen del agua condensada es aproximadamente 1000 veces menor que el equivalente en estado vapor.

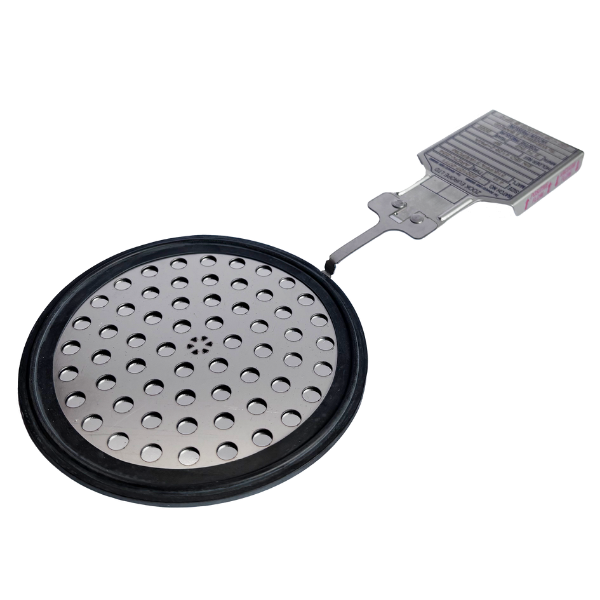

Disco ARD-V-224

El disco ARD-V-224 se ha fabricado según las especificaciones de AURA ISS para proteger contra vacío.

  • El disco tarado a la presión adecuada proporcionará el 100% del caudal de forma inmediata.
  • Nuestro disco de ruptura no rompe por sobrepresión. Para proteger contra sobrepresiones puede utilizar una PSV u otro disco en paralelo.
Condiciones de apertura:
-250 mbarg +/- 35mbarg @ 22ºC (Contacte con AURA para otras presiones de apertura, podemos llegar hasta -2.5) El disco no abre por presión positiva, resiste hasta + 3 barg.
Máxima Temperatura:
260ºC
Tamaño:
DN100 (4”)
Instalación:
Bridas sanitarias ASME BPE

Materiales

Disco:
Inox 316 Ra < 0.51 μm
Sello:
PFA
Juntas:
EPDM (Consulte para otros materiales)
Disco de protección para tanques ARD-V-224
Dimensionado:
Contacte con nosotros para definir las especificaciones del disco de ruptura y dimensionarlo para el caso de trasiego de líquidos y de condensación súbita.
Contacto
