Indicadores de Ruptura
El indicador de ruptura permite activar una alarma en la sala de control para señalar la apertura de un disco de ruptura o una válvula de seguridad. En algunos casos, esta señal puede utilizarse para iniciar una parada de emergencia del proceso protegido.
La selección del indicador adecuado requiere conocer el fluido y las condiciones de proceso, para seleccionar los materiales empleados y la geometría del indicador para evitar falsas señales de alarma.
Le ofrecemos una gama de indicadores diseñados para ser fiables y robustos en presencia de fluidos
Contacte con AURA ISS para seleccionar el indicador de ruptura adecuado que se ajuste a sus necesidades considerando la temperatura del proceso, la presencia de contrapresión o vacío y la compatibilidad química de los materiales.

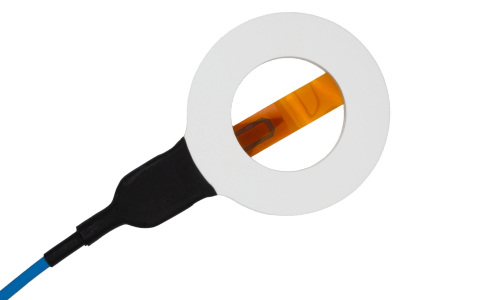

SRT-K
No apto si la membrana se encuentra sumergida en disolvente con alta concentración.

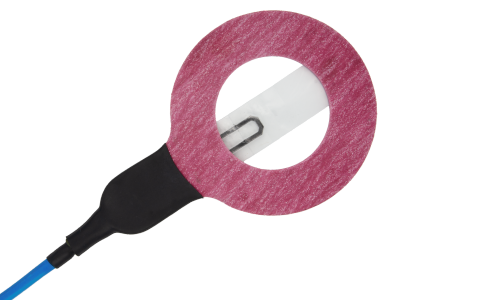

SRT-T

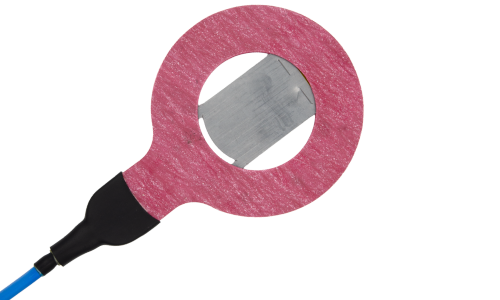

El indicador SRP esta preparado para trabajar en todo tipo de entornos con fluidos inocuos como el aire o químicamente agresivos. Formado por una lámina de grafito puro puede trabajar en entornos corrosivos o a alta temperatura con la única limitación de las juntas y el cableado.

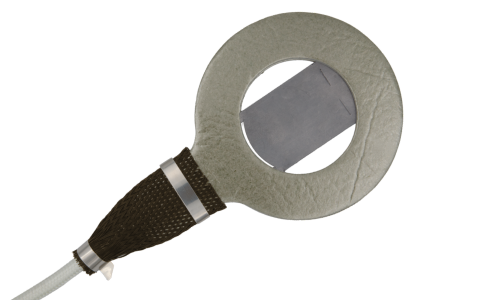

El modelo SRP se suministra con juntas de fibras comprimidas o ePTFE como materiales estandar. La versión de alta temperatura SRP-HT se suministra con juntas de mica y cableado de fibra de vídrio.
La geometria de la lámina permte dar la señal de apertura a partir de 40 mbarg en función del diámetro.
Modelo fragmentable, pedazos de grafito pueden despreenderse durante la apertura.
El indicador proporciona un contacto NC. Al abrir el disco de ruptura, el fluido de proceso desplaza la plancha de grafito y rompe el conductor dejando el circuito abierto.

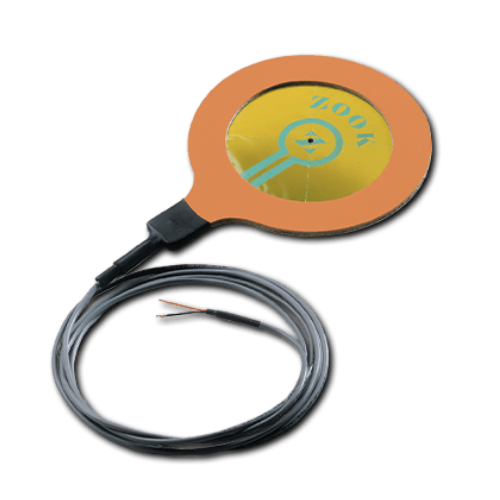

Indicador de apertura integrado RDI
Dispositivo simple y efectivo para indicar a su sistema de control la apertura del disco de ruptura o la válvula de seguridad.

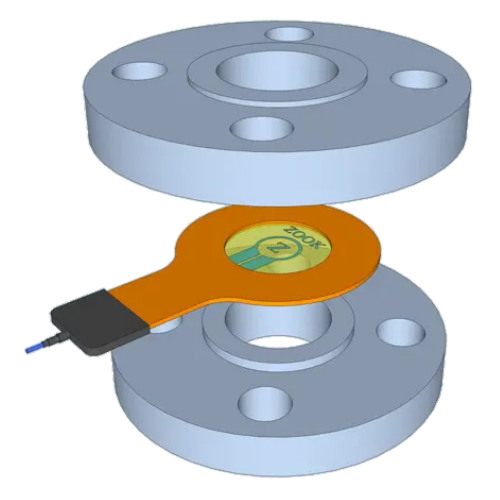

El modelo RDI se instala entre bridas estándar EN1092-1 Hasta PN40 o ANSI B16.5 #150 / #300,

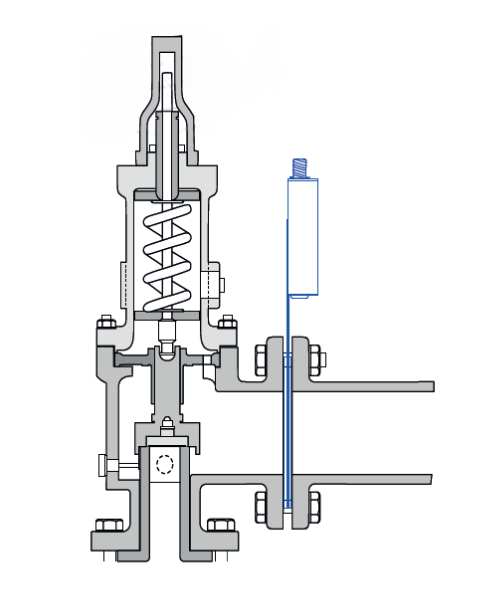

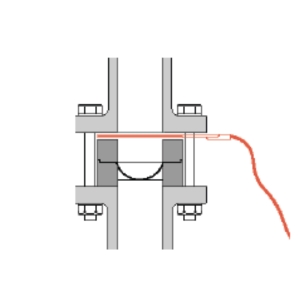

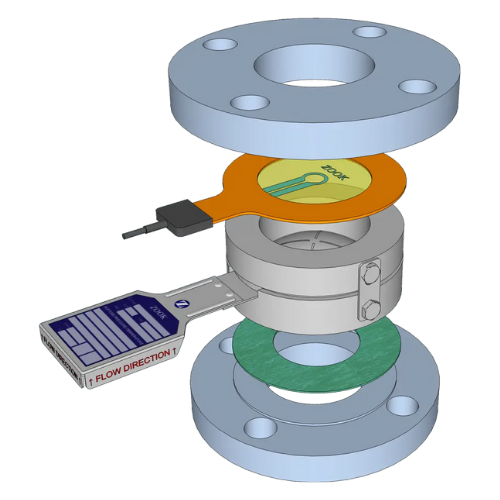

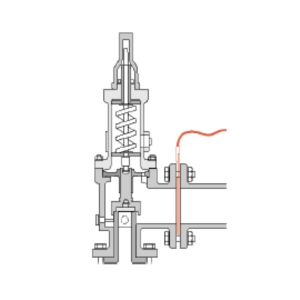

El dispositivo se instala aguas abajo del disco de ruptura o de la válvula de seguridad PSV. El flujo de proceso romperá la membrana al abrir el sistema de alivio de presión.
La membrana de Kapton es resistente a la mayoría de los agentes químicos. El conductor es una impresión de tinta con partículas de plata sobre la membrana de Kapton y un dieléctrico en la zona atmosférica.

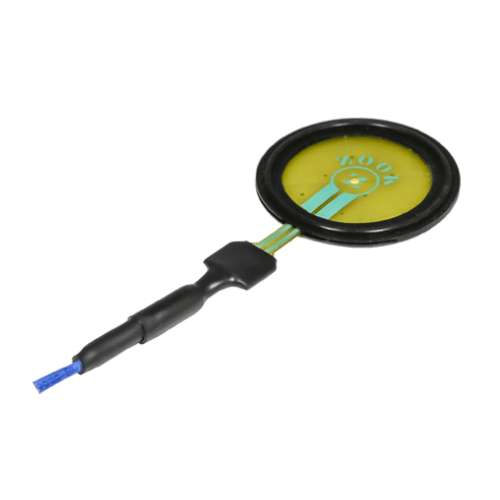

Indicador de apertura integrado RDI
Dispositivo simple y efectivo para indicar a su sistema de control la apertura del disco de ruptura o la válvula de seguridad.

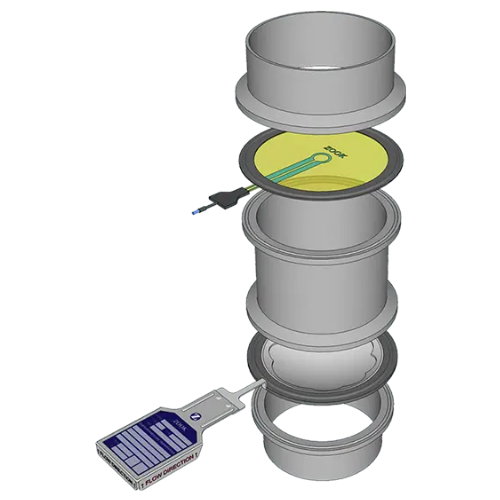

El modelo RDI-S se instala entre férulas sanitarias Tri Clover y NA connect con los estándares ASME BPE o BS4825.
El dispositivo se instala aguas abajo del disco de ruptura o de la válvula de seguridad PSV. El flujo de proceso romperá la membrana al abrir el sistema de alivio de presión.
La membrana de Kapton es resistente a la mayoría de los agentes químicos. El conductor es una impresión de tinta con partículas de plata sobre la membrana de Kapton y un dieléctrico en la zona atmosférica

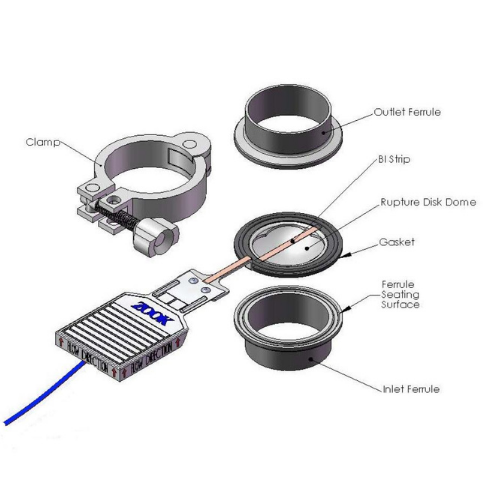

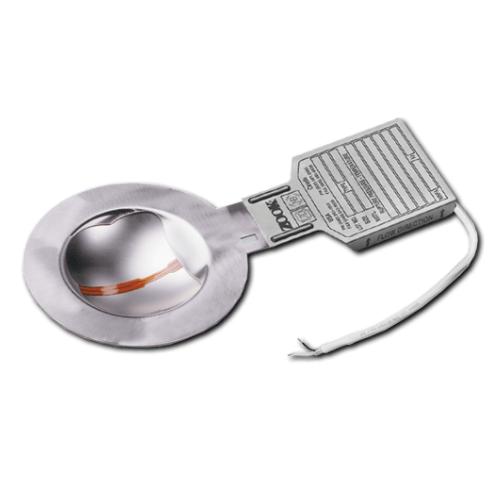

Indicador de apertura integrado BI
El Indicador de apertura BI se suministra integrado en la parte atmosférica del disco.
Compatible con la mayoría de los modelos de discos metálicos. Consiste en una impresión sobre Kapton de tinta con partículas de plata para que sea conductora.
El indicador no afecta la forma de instalación del disco de ruptura: directo entre bridas EN, ANSI, Clamp sanitarias o en su portadiscos.

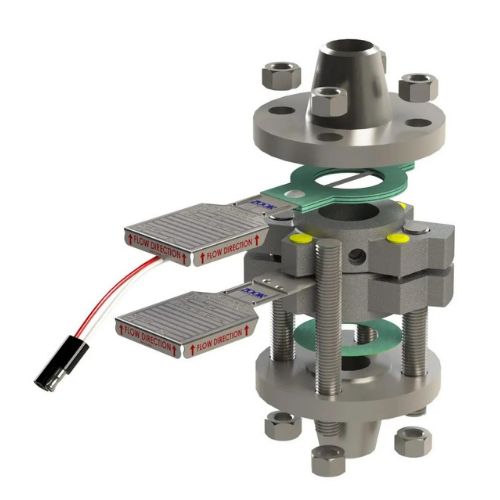

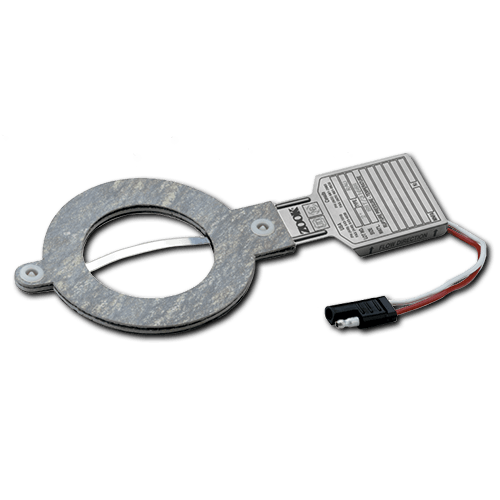

Indicador de ruptura reutilizable BA
Cuando el flujo desplaza la varilla, el circuito eléctrico queda abierto. Se reinicia el indicador colocando de nuevo la varilla en su posición original.
Solicite la membrana LD junto al indicador BA para detectar fugas del disco o la válvula.

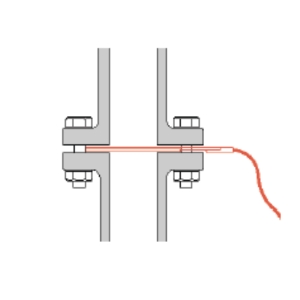

Se instala directo entre bridas o aguas abajo del portadiscos o la válvula.
No le afecta la contrapresión ni el vacío absoluto presente en el colector.

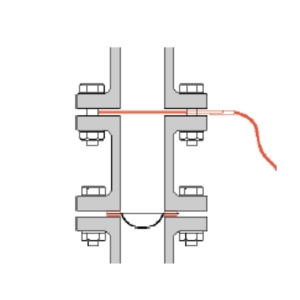

Instalación
