Accesorios para Indicadores de Ruptura

AURA ISS le asesora y le proporciona todo tipo de accesorio para la instalación y protección del disco de ruptura.

Barreras de Seguridad

Barreras de Seguridad Intrínseca para zonas ATEX

Los indicadores de rotura se consideran aparatos simples y, por tanto, no necesitan un certificado ATEX propio; aun así, la normativa exige incorporar una barrera de seguridad intrínseca con la certificación adecuada que limite tensión y corriente por debajo de los umbrales peligrosos de la planta, y proporcionando aislamiento a los equipos instalados en zona clasificada del resto de la red, manteniendo la protección en todo el circuito.

Soluciones a medida

La ubicación e instalación de una barrera de seguridad intrínseca es crítica en términos de seguridad, una instalación deficiente puede suponer un peligro para las personas y los bienes materiales. Por el contrario, seleccionar la combinación adecuada puede resultar en una reducción de costes, una instalación más limpia, y facilitar las labores de mantenimiento.

A continuación, le ofrecemos tres soluciones para que pueda optimizar los costes de instalación en función de las distancias y la clasificación de las áreas donde le conviene instalar los armarios eléctricos y las conexiones. Contacte con nosotros si requiere cualquier aclaración sobre las distintas soluciones propuestas.

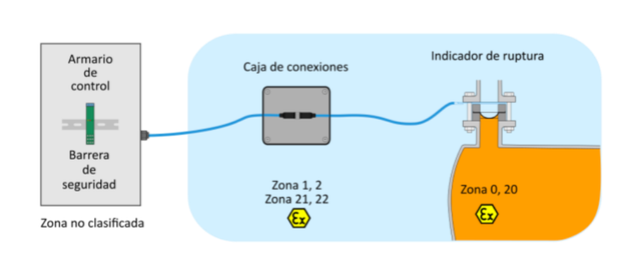

Barrera de Seguridad para armario de control

La opción más tradicional y versátil. Te suministramos la barrera de seguridad intrínseca perfecta para tu aplicación, lista para instalar en el armario de control de tu planta.

Ideal si cuentas con un armario de control cerca de la ubicación del indicador de ruptura o un único indicador de ruptura.
Solución de bajo coste.
Se entrega únicamente la barrera certificada.
Integración sencilla y directa en tu infraestructura actual.
Barrera de seguridad intrínseca de uno o dos canales.
Capacidad de detección de fallo de línea

Barrera de Seguridad para armario de control

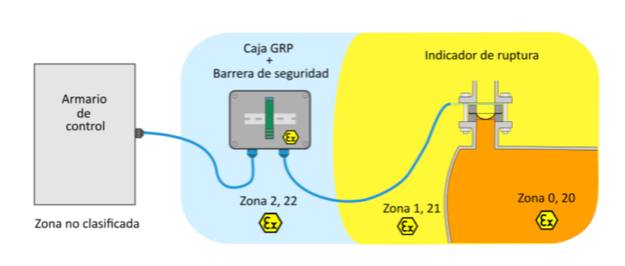

Barrera en Caja de GRP Precableada (Zona 2 / Zona 22)

Cuando interesa colocar las barreras de seguridad cerca de los indicadores de ruptura, aunque sea una zona ATEX. Ofrecemos un gabinete de poliéster reforzado con fibra de vidrio (GRP) precableado y con los prensaestopas instalados, listo para instalar.

Caja GRP (Fibra de poliéster reforzada con fibra de vidrio)

Caja certificada para instalación en Zona 2 y Zona 22.
Material resistente a la corrosión, antiestática y adecuada para entornos industriales.

Precableado Plug & Play

Dentro de la caja se instalan el número de barreras de seguridad intrínseca requerido en su interior, todas conectadas y probadas en fábrica.
Cuenta con prensaestopas certificados preinstalados.
Incluye todo lo necesario para instalar todo el conjunto en cuestión de minutos.

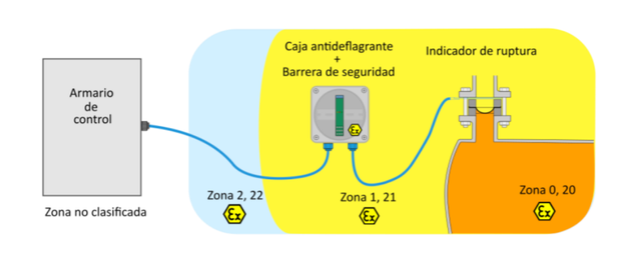

Barrera en Caja Antideflagrante de Aluminio Precableada (Zona 1,2, 21 y 22)

Para las aplicaciones donde se requiere la máxima protección ATEX, proporcionamos una caja de aluminio antideflagrante precableada, apta para Zona 1, 2, 21 y 22.

Caja de aluminio antideflagrante

Caja certificada para instalación en Zona 1, Zona 2, Zona 21 y Zona 22.
Diseño robusto, preparada para los entornos más exigentes.

Precableado Plug & Play

Al igual que la opción GRP, se instala el número de barreras de seguridad intrínseca requerido en su interior, todas conectadas y probadas en fábrica.
Incluye prensaestopas antideflagrantes (tipo Ex d) preinstalados para todas las rutas de cable.
Listo para instalar en campo: solo conectar alimentación y señales a la barrera.

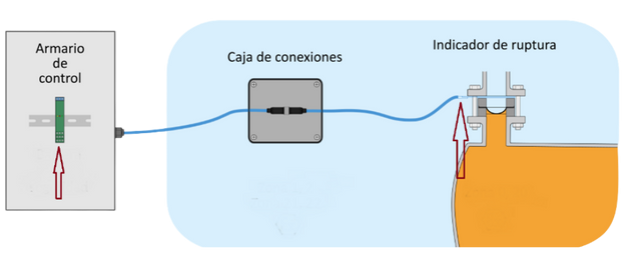

Suprevisión del cable

La mayoria de nuestos indicadores se suministran con una placa que permite discernir a la sala de control si la señal de alarma proviene de una apertura del indicador o de un corte del conductor

La supervisión del cableado se realiza desde la ubicación de la barrera de seguridad intrínseca (Cuando el indicador se encuentra en zona ATEX) o el amplificador (cuando el indicador no se encuentra en zona ATEX), hasta el própio indicador.

La electrónica del indicador debe coordinarse con el módulo de control. Se recomiendo utilizar el módulo suministrado por AURA para asegurar la compatibilidad.

Protección del disco de ruptura

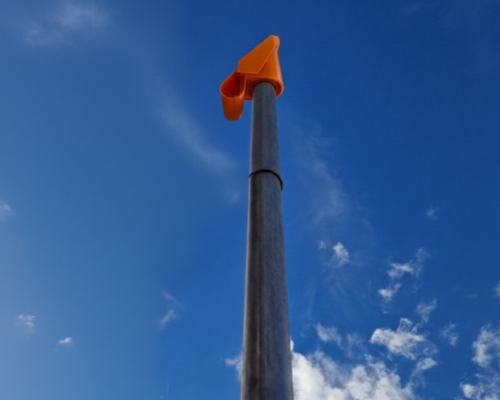

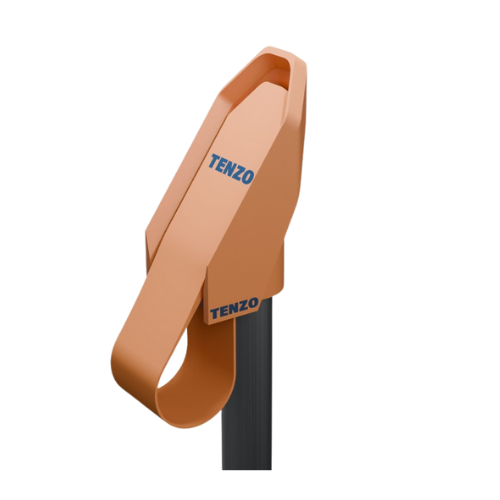

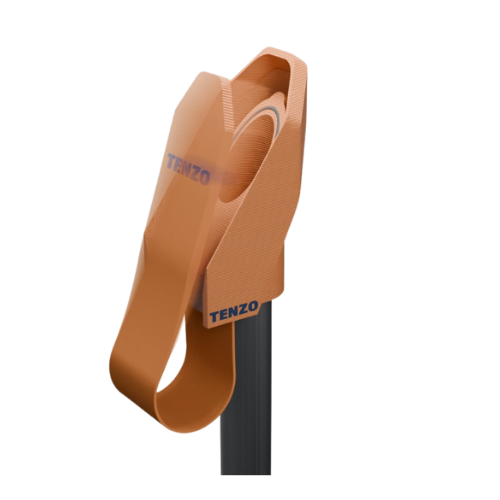

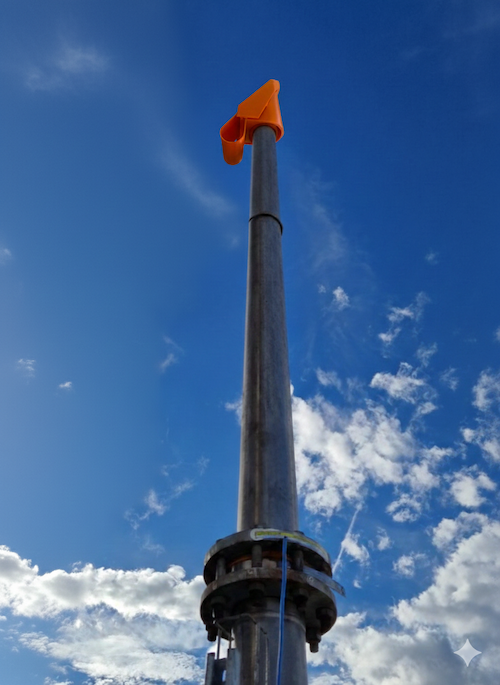

Protector Atmosférico Weather Cap

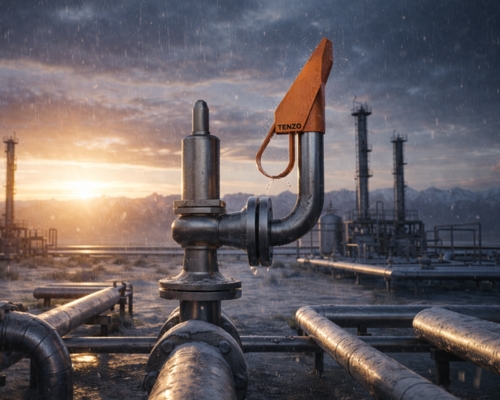

Cubrir la tubería de descarga ayuda a proteger al disco de la corrosión atmosférica y evita el ingreso de agua, insectos y otros elementos extraños.

Procesos a altas temperaturas

Disponemos de una solución para poder aislar el disco térmicamente del proceso.
Contacte con AURA Industrial Safety Systems para dimensionarlo según el salto térmico que se requiera.

Accesorios para Portadiscos

Personalización Portadisco

Mecanizamos los portadiscos para que se adapte a sus necesidades:

Adaptamos la altura para que coincida con la distancia de sus bridas.
Mecanizamos las caras para uniones RTJ y T&G.
Mecanizamos puertos ¼” NPT, ½” NPT para instrumentación.

Podemos aplicar una capa de Teflón o Tántalo en las zonas mojadas para mejorar la compatibilidad química del portadiscos con el material de proceso.

Capa de PTFE

Recubrimiento con PTFE del área mojada del lado de proceso del portadiscos.

Solución ideal para fluidos corrosivos.

Una capa gruesa de PTFE aísla las partes mojadas de la base del portadiscos del fluido de proceso.

Es una buena alternativa a los portadiscos fabricados en materiales exóticos.

Incluye en el suministro estándar una junta tórica de Viton.

J-Hook

Como opción, puede incluir el gancho J-Hook, para evitar errores de orientación del portadiscos en la brida.

Arandelas roscadas para facilitar la manipulación de grandes portadiscos con grúa.

válvula de exceso de flujo y un indicador de presión

Válvula e Indicador Presión

La normativa establece que cuando el disco protege la entrada o la salida de una PSV, SRV o Válvula de seguridad, el espacio entre el disco y la válvula debe equiparse con una válvula de exceso de flujo y un indicador de presión.
