Dimesionado del Disco de Ruptura
Para evitar presurizar el equipo de proceso hasta el límite que pueda poner en riesgo a los trabajadores y la planta de proceso, es necesario dimensionar el disco de ruptura para que pueda liberar la cantidad de fluido necesario.
El cálculo requiere conocer las condiciones de proceso, las características del disco seleccionado, el diseño del sistema de descarga y el estado termodinámico del fluido.
Protección contra sobrepresiones
- Según EN ISO 4126-7, ASME y API520
- Para descarga bloqueada, fuego externo y otros escenarios de riesgo.
- El Disco de Ruptura como sistema de alivio único o en combinación de varios dispositivos, en serie o en paralelo.
- Podemos ayudarle aportando los datos de cálculo relativos a los principales reactivos utilizaos en la industria.

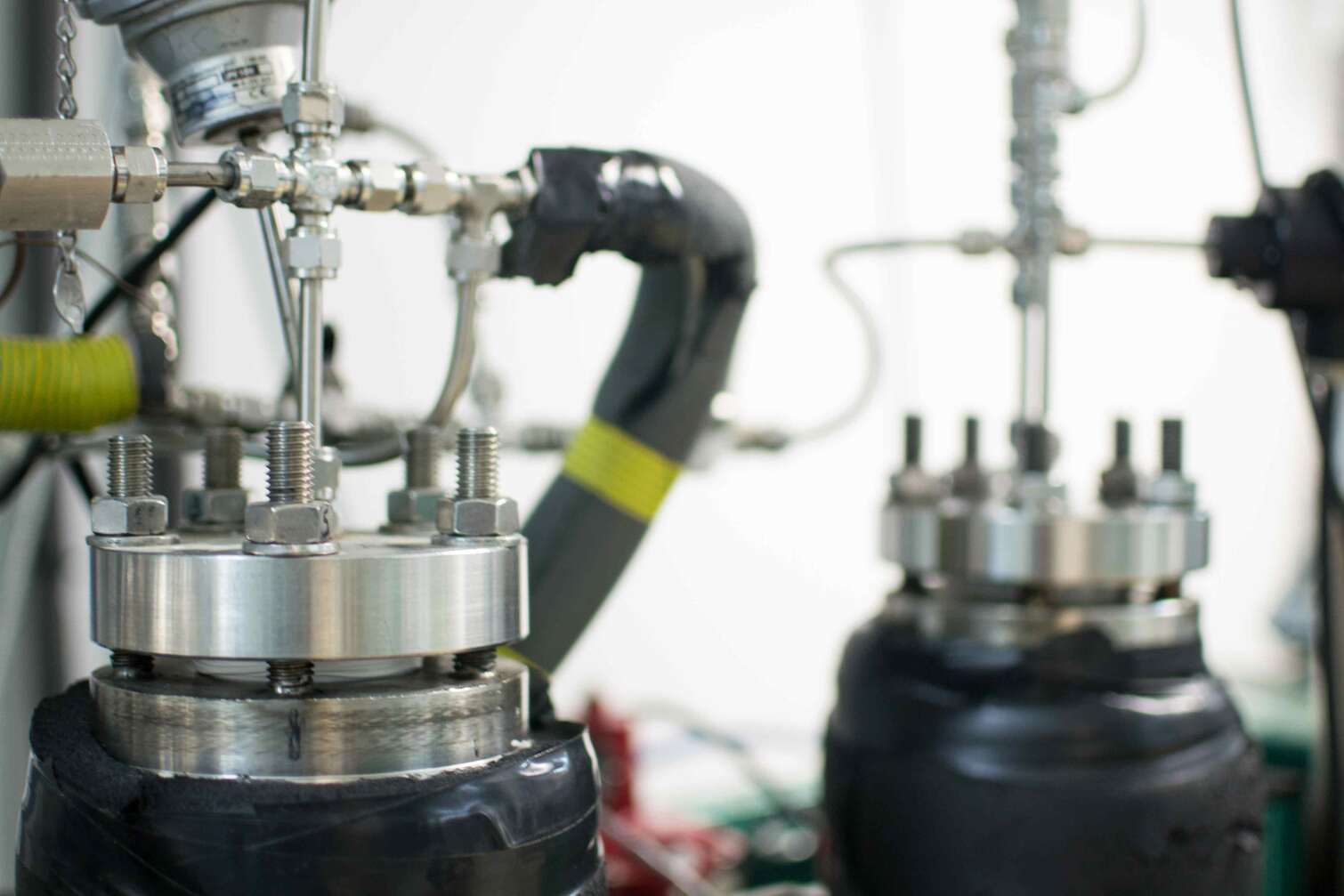

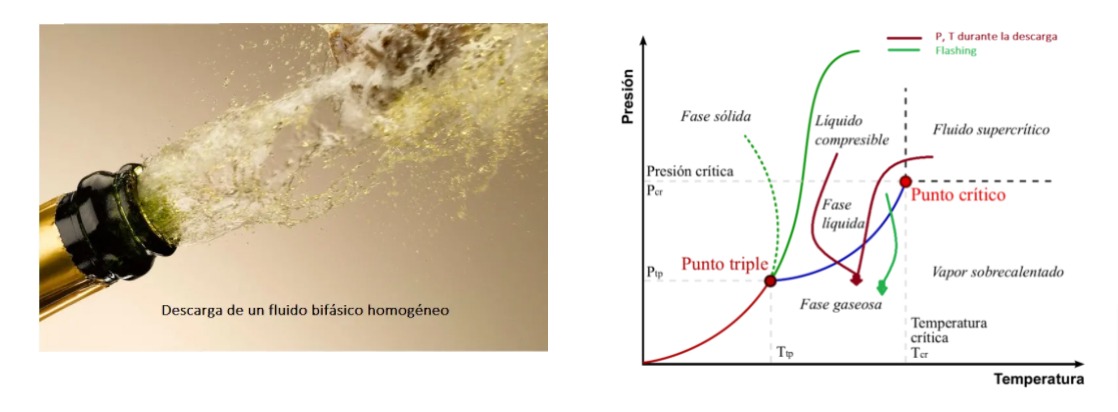

- Para gases, vapor, vapor sobrecalentado, líquidos, y fluidos viscosos
Método de Resistencia al Flujo
Los estándares EN4126, ASME y API 520 Describen las fórmulas cuando el disco descarga directo a la atmósfera y consecuentemente limita la longitud de la tubería de entrada y salida del disco de ruptura.
La descarga directa a la atmósfera es una condición ideal que en la realidad se da en muy pocos casos.

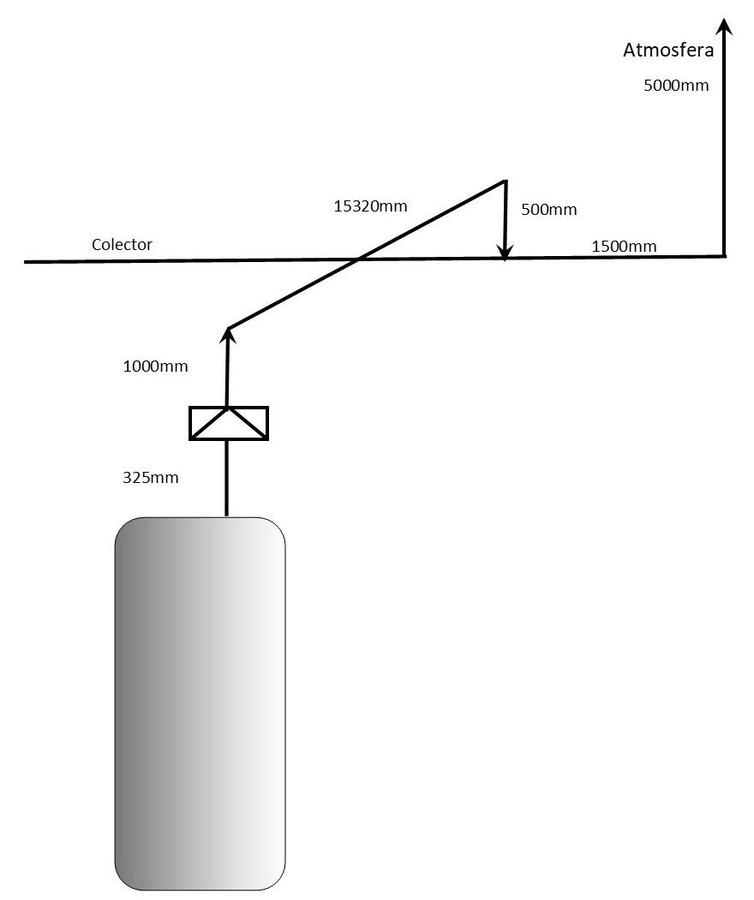

Todos los estándares recomiendan utilizar el método de resistencia al flujo, pero no dan indicaciones de como aplicarlo. Estos métodos consideran al Disco de Ruptura como un elemento adicional en el cálculo de la pérdida de carga del sistema de descarga.
El fabricante del Disco de Ruptura aporta los valores adimensionales de la resistencia al flujo: KRG para fluidos en estado gaseoso, KRL cuando el fluido es líquido y KRGL si la resistencia medida experimentalmente es independiente del estado del fluido.
Los métodos más reconocidos son el método Crane (1988) recogido en TP410 y limitado a fluidos no viscosos y el método Darby (2001).
